Πλακοειδείς Εναλλάκτες Θερμότητας Λυόμενοι
TECHNO SYSTEM Ιταλίας
Πλακοειδείς εναλλάκτες θερμότητας Τιτανίου ή AISI316L κατασκευασμένοι από τον Ιταλικό κατασκευαστή TECHNO SYSTEM με 30 χρόνια εμπειρίας στον υπολογισμό, σχεδιασμό και κατασκευή πλακοειδών εναλλακτών θερμότητας. Πρόκειται για κατασκευαστή και όχι απλά για "συναρμολογητή" λυόμενων πλακοειδών εναλλακτών θερμότητας γι' αυτό και οι πλακοειδείς εναλλάκτες πάντοτε πιστοποιούνται σύμφωνα με PED Art.4,Par.3, (Τέστ υδραυλικής πίεσης για στεγανότητα και διαρροές) ώστε να συνδυάζουν την υψηλή ποιότητα με εξαιρετικά ανταγωνιστική τιμή αλλά και άμεσο χρόνο παράδοσης.

Πλακοειδείς Εναλλάκτες Θερμότητας
TECHNO SYSTEM: Χαρακτηριστικά
- Πλακοειδείς εναλλάκτες θερμότητας εύκολοι στην συντήρηση και καθαρισμό
- Πλάκες απο ανοξείδωτο AISI 316L ή Τιτανίο Ti
- Δύο γεωμετρίες πλακών τύπου "ψαροκόκκαλο" (H & L) ανάλογα με την ανάγκη της εφαρμογής
- Αφαιρούμενα παρεμβύσματα από NBR (120℃) ή EPDM (150℃)
- Παρεμβύσματα με προστασία για την αποφυγή ανάμιξης των δύο μέσων (ρευστών) σε περίπτωση διαροής
- Σε πολύ μεγάλη γκάμα τύπων και διαστάσεων για κάθε εφαρμογή από 5kW - 5ΜW
- Σχεδιασμένοι, διαστασιολογημένοι και κατασκευασμένοι ειδικά για την κάθε εφαρμογή
- Ταχύτατη συναρμολόγηση απο εξειδικευμένο προσωπικό στο ίδιο το εργοστάσιο (1-2 ημέρες)
- Πλήρες αρχείο κατασκευής διατηρούμενο κατά ISO με δυνατότητα ανεύρεσης όλων των χαρακτηριστικών του εναλλάκτη (και των προμηθευτών πρώτων υλών) βάση του σειριακού αριθμού τους
- 100% υδραυλικά ελεγμένοι και πιστοποιημένοι σύμφωνα με PED
- Μόνωση σκληρής πολυουρεθάνης σε κουτί απο φύλλο αλουμινίου
- Άμεση αποστολή απο την ημέρα παραγγελίας με παράδοση εντός 10-15 ημερών

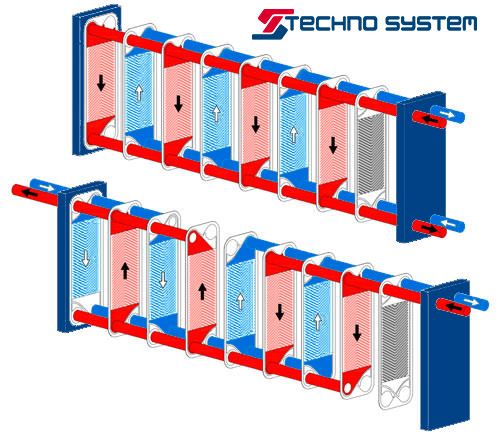

Πλακοειδής Εναλλάκτης Θερμότητας: Πώς λειτουργεί

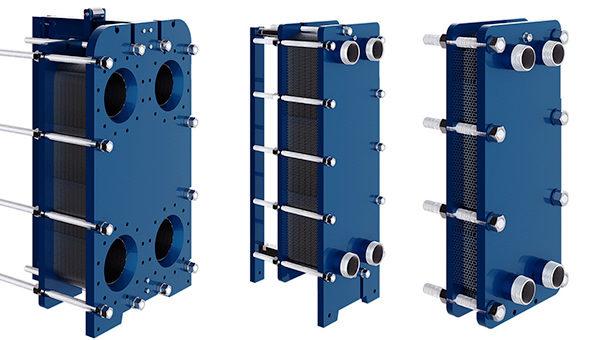

Οι λυόμενοι πλακοειδείς εναλλάκτες θερμότητας από AISI316L και Τιτάνιο της TECHNO SYSTEM αποτελούν την πιο αξιόπιστη λύση εκεί που απαιτείται πολύ μεγάλη επιφάνεια εναλλαγής με πολύ μικρό μέγεθος.
Ο τρόπος κατασκευής τους παριλαμβάνει την εναλλάξ εφαρμογή πλακών από ανοξείδωτο AISI 316L ή Τιτάνιο με ελαστικά παρεμβύσματα από NBR (120℃) ή EPDM (150℃) κατάλληλα για εφαρμογές σε τρόφιμα, ατμό ή ακόμη και διαβρωτικά μέσα. Το σύνολο των πλακών και παρεμβυσμάτων συγκρατείται από δύο τερματικές μεταλλικές πλάκες και ντίζες και μπορεί μπορεί εύκολα να αποσυναρμολογηθεί για καθαρισμό των πλακών ή αντικατάσταση των παρεμβυσμάτων.
Μπορείτε να κατεβάσετε τις οδηγίες καθαρισμού εναλλάκτη πλακών από εδώ:
Καθαρισμός εναλλάκτη πλακών
Ένας εναλάκτης πλακών μπορεί να χρειαστεί καθαρισμό μετά από κάποιες ώρες λειτουργίας που μπορεί να ποικίλουν από μερικές εβδομάδες έως και χρόνια, ανάλογα με τις συνθήκες. Εκτός από χημικό καθαρισμό ο οποίος μπορεί να εκτελεστεί επί τόπου, μπορεί να χρειαστεί και μηχανικός καθαρισμός του. Αναλυτικές οδηγίες για τον καθαρισμό των πλακών του εναλλάκτη θερμότητας είτε με χημικό είτε με μηχανικό τρόπο μπορείτε να βρείτε στον σχετικό σύνδεσμο.
Συναρμολόγηση πλακοειδή εναλλάκτη θερμότητας
Το λύσιμο και συναρμολόγηση ενός εναλλάκτη με πλάκες είναι πολύ εύκολα και το μόνο που χρειάζεται είναι να ακολουθηθούν οι οδηγίες του κατασκευαστή. Μπορείτε να κατεβάσετε αυτές τις οδηγίες απο τον παρακάτω σύνδεσμο.
Προσοχή: Οι πλακοειδείς εναλάκτες θερμότητας διαφέρουν ανάλογα με τον κατασκευαστή και οι οδηγίες μπορεί να μην είναι έγκυρες για εναλλάκτες άλλων κατασκευαστών.

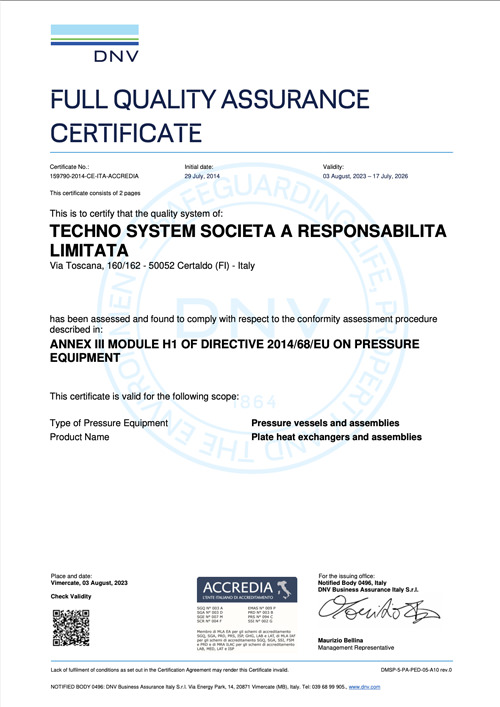

Πιστοποιητικά ISO & PED και σύντομος χρόνος παράδοσης

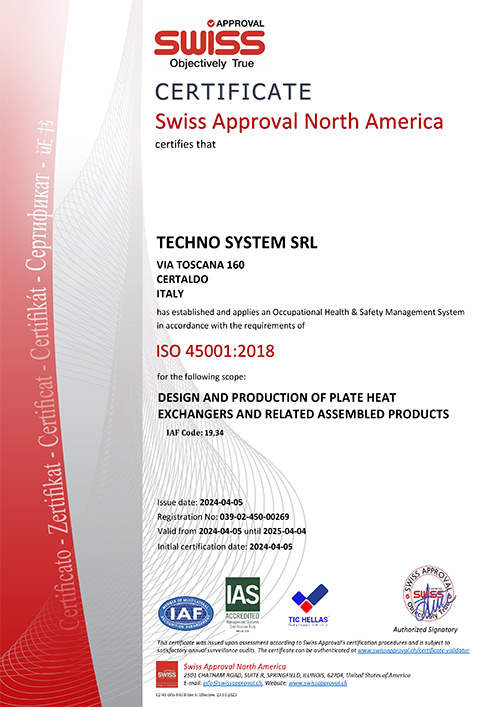

Παρόλο που δεν είναι υποχρεωτικό, όλοι οι λυόμενοι πλακοειδείς εναλλάκτες κατασκευάζονται σύμφωνα με την σχετική Ευρωπαϊκή Οδηγία Art.4 par. 3 PED (2014/68/UE) H+H1 η οποία διασφαλίζει την ανώτερη ποιότητα του προϊόντος πιστοποιόντας την στεγανότητα και ανθεκτικότητα του. Το ίδιο το εργοστάσιο από το 1983 φέρει όλα τα απαραίτητα πιστοποιητικά ISO 9001, EN 15614, UNI EN ISO 9606-1, και ASME IX που του επιτρέπουν όχι μόνον να εξάγει σε ολόκληρο τον κόσμο αλλά να κατασκευάζει εναλλάκτες OEM και για άλλους γνωστούς οίκους.
Συναρμολογούνται στο εργοστάσιο
Οι λυόμενοι πλακοειδείς εναλλάκτες θερμότητας προκειμένου να είναι πιστοποιημένοι, κατασκευάζονται και συναρμολογούνται αποκλειστικά στο εργοστάσιο παραγωγής τους.Αυτό εγγυάται την άριστη ποιότητα συναρμολόγησης απο εξειδικευμένο τεχνικό. Αυτό επιπλέον διασφαλίζει ότι για την κάθε εφαρμογή θα χρησιμοποιηθεί ο καταλληλότερος τύπος λυόμενου πλακοειδή εναλλάκτη και ο πλέον κατάλληλος τύπος ή συνδυασμός τύπων διαφορετικών γεωμετριών πλακών και όχι ανάλογα με το διαθέσιμο στοκ κάποιου εισαγωγέα συναρμολογητή.
Οι χρόνοι κατασκευής κυμαίνονται από μόλις 2 έως 3 τρεις ημέρες ακόμα και για λυόμενους πλακοειδείς εναλλάκτες Τιτανίου και παραδίδονται σε εσάς ή στο έργο εντός 10-15 ημερών.

Ιχνηλάτηση Υλικών Κατασκευής Πλακοειδή Εναλλάκτη Θερμότητας
Όλες οι πρώτες ύλες που εισάγονται στην γραμμή παραγωγής καταγράφονται βάση του αριθμού παρτίδας και των συνοδευτικών πιστοποιητικών τους. Ο κάθε πλακοειδής εναλλάκτης θερμότητας φέρει μοναδικό σειριακό αριθμό παραγωγής και από αυτόν μπορεί να ιχνηλατηθεί και αναπαραχθεί το κάθε επί μέρους τμήμα του ακόμη και μετά από 25 χρόνια.
Ζητήστε μας προσφορά πλακοειδή εναλλάκτη
Συμπληρώστε τα απαραίτητα στοιχεία του υπολογισμού στην φόρμα για να σας στείλουμε σύντομα την προσφορά μας για τον κατάλληλο πλακοειδή εναλλάκτη θερμότητας.
Λυόμενοι Πλακοειδείς Εναλλάκτες Θερμότητας: Όλα τα διαθέσιμα μοντέλα
Πατήστε στο παρακάτω κουμπί για να μεταβείτε άμεσα στην λίστα όλων των διαθέσιμων τύπων ή επιλέξτε να συνεχίσετε παρακάτω για περισσότερες πληροφορίες σχετικά τους λυόμενους πλακοειδείς εναλλάκτες TECHNO SYSTEM.

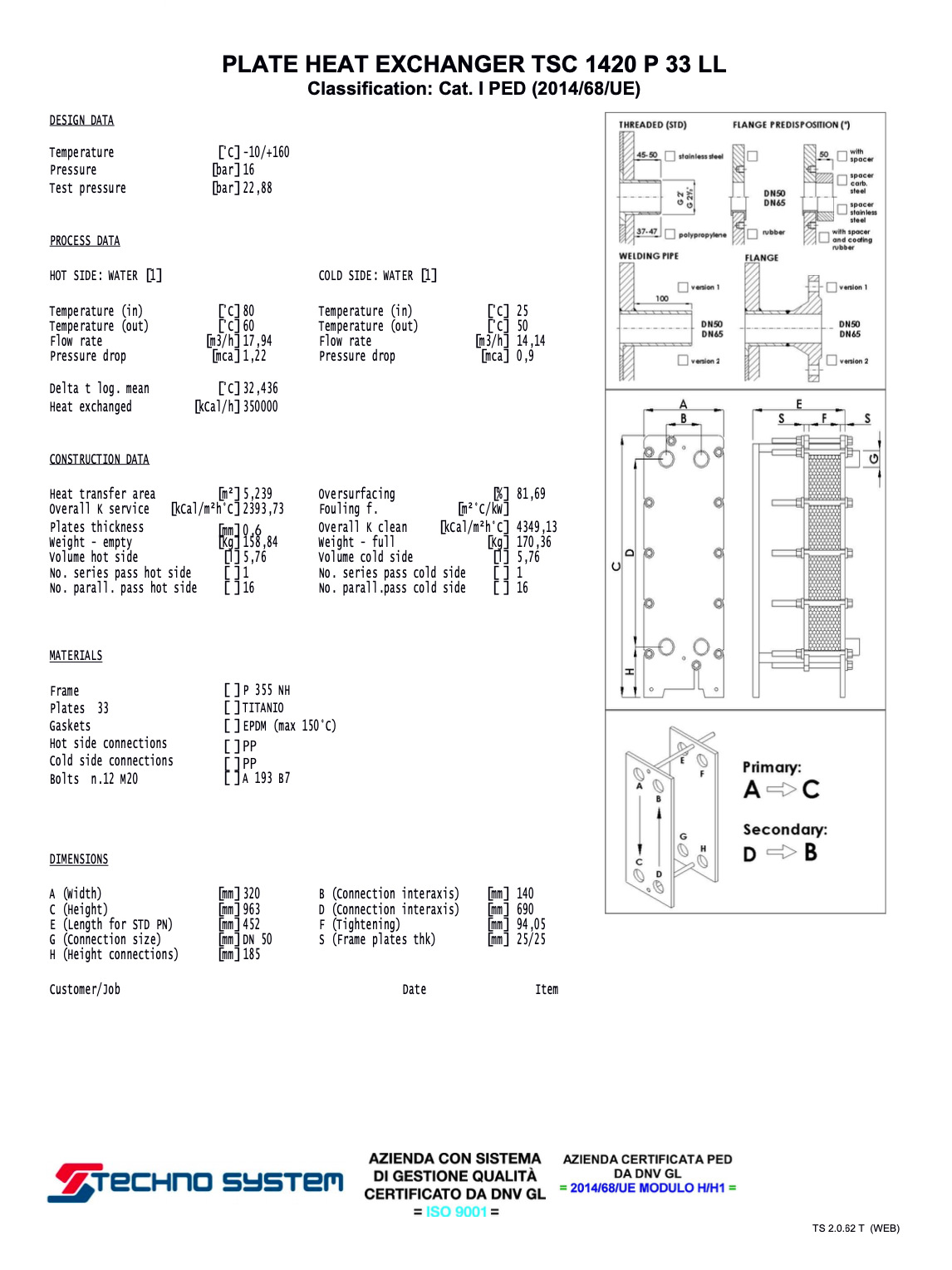

Λογισμικό υπολογισμού πλακοειδή εναλλάκτη θερμότητας
Μοναδικό πλεονέκτημα της TECHNO SYSTEM αποτελεί η επένδυση στην ανάπτυξη ειδικού και ιδιαίτερα εξειδικευμένου λογισμικού για την σωστή διαστασιολόγηση των υλικών κατασκευής ανάλογα με τις ανάγκες της εφαρμογής, το οποίο είναι διαθέσιμο online αλλά και σε app για κινητά! Το ίδιο το εργοστάσιο με την πολυετή εμπειρία του βελτιστοποιεί τον κάθε σχεδιασμό για μέγιστο όφελος κατά την λειτουργία του.

Εφαρμογές στην Φαρμακοβιομηχανία και την Βιομηχανία Τροφίμων
Για χρήση σε εφαρμογές ψύξης γάλακτος, μπύρας, ελαίων και για την θέρμανση τους, την ψύξη αποθηκευτικών χώρων, σε εφαρμογές παστερίωσης, ανάκτησης θερμότητας, θέρμανσης σιροπιών, χυμών και σε όλες τις φαρμακευτικές εφαρμογές.


Συγκολλητοί πλακοειδείς εναλλάκτες
Οι συγκολητοί πλακοειδείς εναλλάκτες της TECHNO SYSTEM αποτελούνται από μία συστοιχία προσεχτικά διαλεγμένων πλακών από AISI 316L οι οποίες έχουν συγκοληθεί μεταξύ τους με Χαλκό ή Νικέλιο σε ειδικό φούρνο υψηλών θερμοκρασιών. Κατά την δημιουργία τους, κάθε δεύτερη πλάκα περιστρέφεται κατά 180° ώστε να δημιουργηθούν δυο ξεχωριστά κανάλια ροής με τα δυο ρευστά να κυλάνε εντός τους με αντίθετη ροή.
Διαθέσιμοι Τύποι Λυόμενων Πλακοειδών Εναλλακτών AISI316L & Τιτανίου Ti

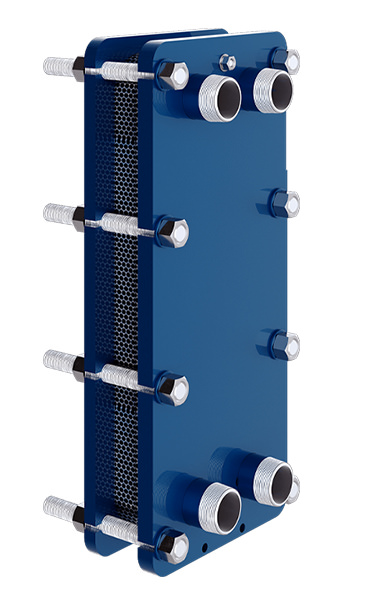

TSC 510 (490mm) |
1 1/4" |
![]() |
![]() |

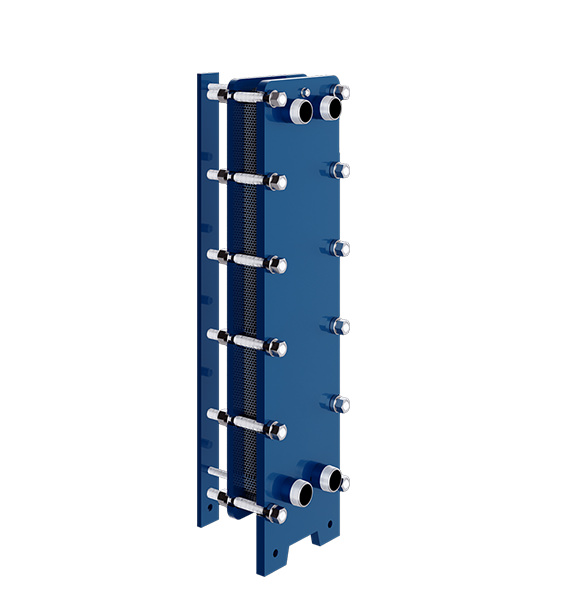

TSC 910 (840mm) |
1 1/4" |
![]() |
![]() |

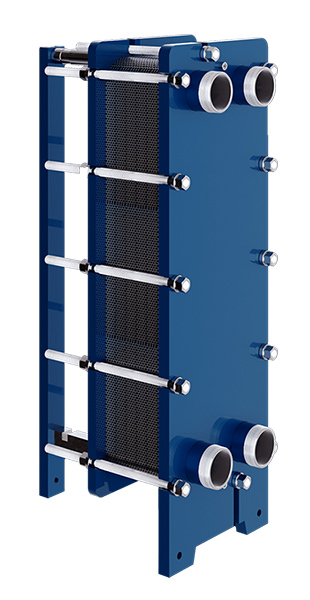

TSC 1410 (963mm) |
2”- 2 ½” |
![]() |
![]() |
TSC 1420 (963mm) |
2”- 2 ½” |
![]() |
![]() |

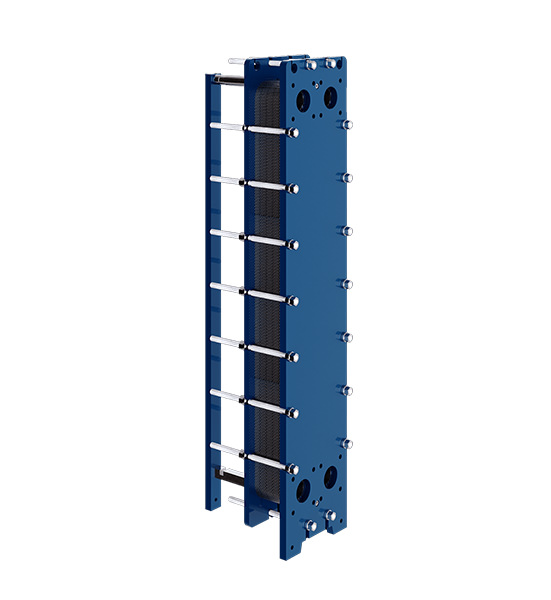

TSC 2610 (1.473mm) |
2”- 2 ½” |
![]() |
![]() |

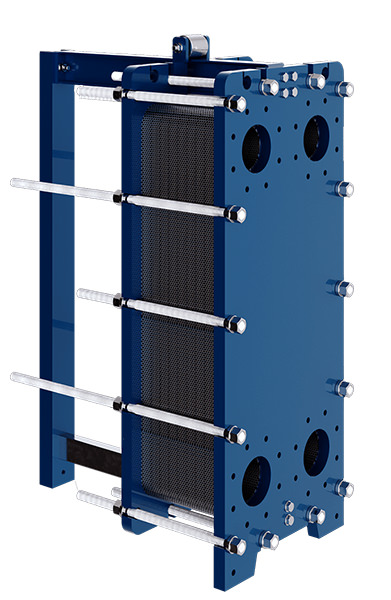

TSC 2410 (1.091mm) |
4” | ![]() |
![]() |

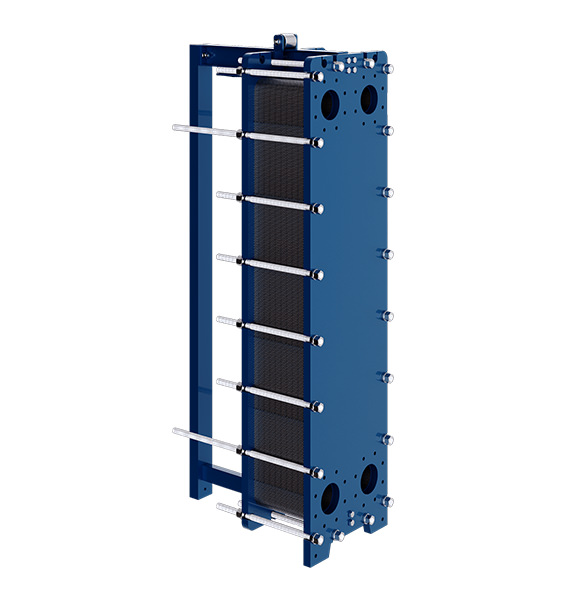

TSC 4810 (1.735mm) |
|
![]() |
![]() |

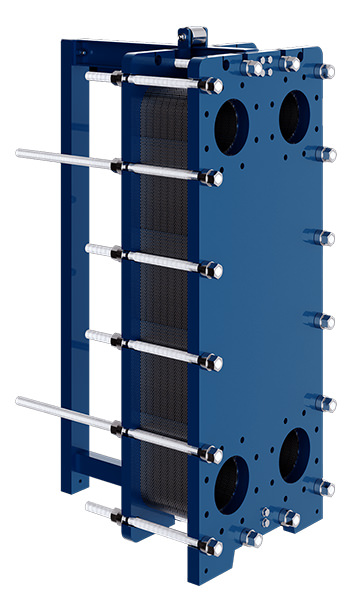

TSC 4510 (1.394mm) |
6” | ![]() |
![]() |

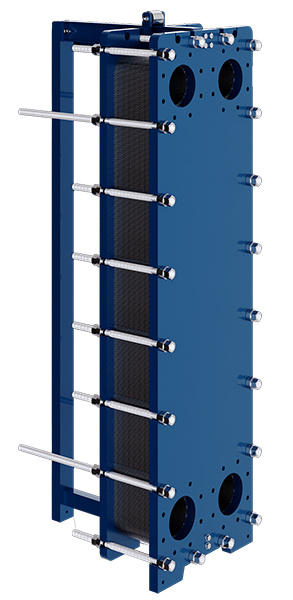

TSC 8110 (1.994mm) |
6” | ![]() |
![]() |

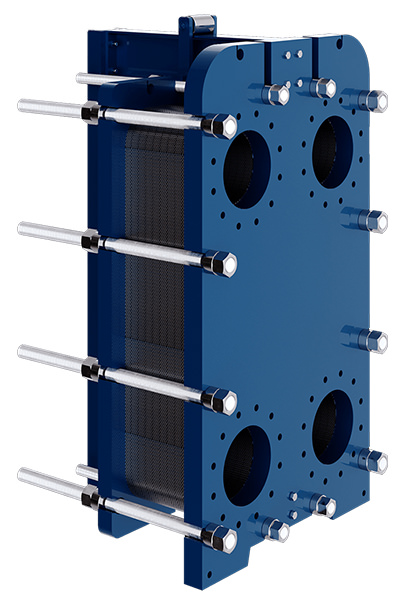

TSC 4410 (1.367mm) |
8" | ![]() |
![]() |

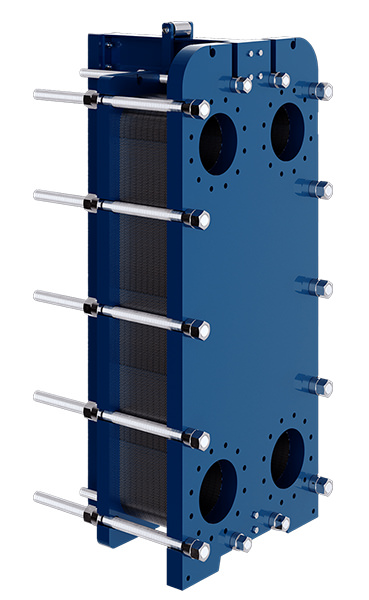

TSC 7110 (1.737mm( |
8" | ![]() |
![]() |

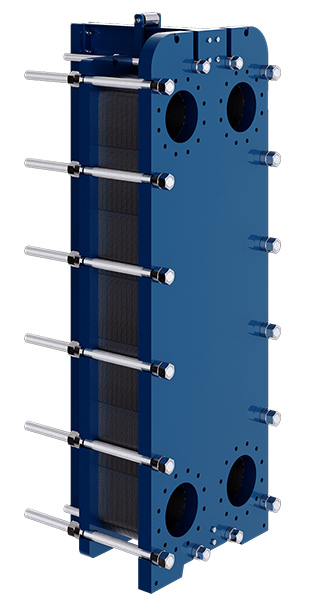

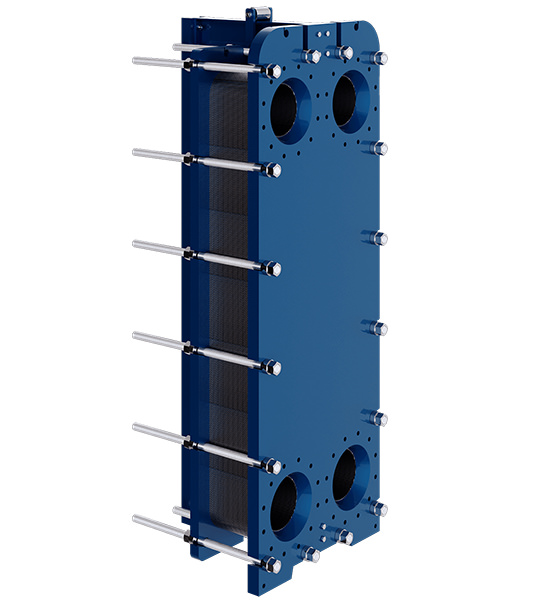

TSC 9910 (2.127mm) |
8" | ![]() |
![]() |
