Ταχυθερμαντήρας / Ταχυμποϊλερ

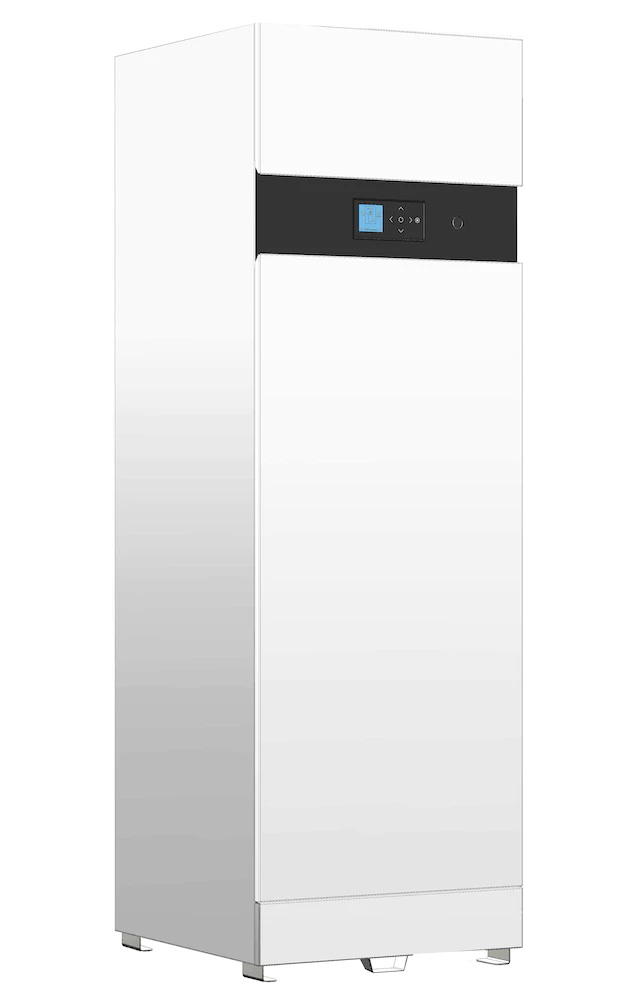

Heat Master TC
Αυτόνομος παρασκευαστήρας Ζεστού Νερού Χρήσης και λέβητας συμπύκνωσης υψηλής απόδοσης σύμφωνος με ΚΕΝΑΚ
Πρόκειται για λέβητες συμπύκνωσης και αυτόνομους παρασκευαστήρες Ζεστού Νερού Χρήσης φυσικού αερίου ή υγραερίου (LPG) για χρήση σε απαιτητικές εφαρμογές όπως ξενοδοχεία, κολυμβητήρια, κλινικές, νοσοκομεία, γυμναστήρια και κατοικίες και γενικά όπου οι ανάγκες ζεστού νερού είναι αυξημένες και σημαντικές.
Χρησιμοποιούν την επαναστατική τεχνολογία ανοξείδωτου κάδου Tank In Tank ώστε να μην πιάνουν άλατα και να διατηρούν τον βαθμό απόδοσης τους σε βάθος χρόνου παρόλο το σκληρό νερό με το οποίο μπορεί να τροφοδοτούνται.
Η σειρά TC (Total Condensing) ενσωματώνει την προηγμένη τεχνολογία λέβητα συμπύκνωσης ώστε να προσφέρει αθόρυβη και εξαιρετικά οικονομική λειτουργία, με εξοικονόμηση που μπορεί να φτάσει έως και 40%.
Ο ειδικά διαμορφωμένος ανοξείδωτος από AISI316L εναλλάκτης καυσαερίων - πατέντα της ACV - εγγυάται απροβλημάτιστη λειτουργία χωρίς βουλώματα ή διαβρώσεις που είναι συνηθισμένα σε συσκευές παρόμοιου τύπου αλλά παρωχημένου σχεδιασμού.
Η γενική θερμάνσεων ΓΚΡΟΥΠ ΑΕ είναι ο αποκλειστικός αντιπρόσωπος των μηχανημάτων της ACV και τις διαθέτει στην Ελληνική & Κυπριακή αγορά εδώ και 22 χρόνια αναλαμβάνοντας κάθε φορά με επιτυχία την σωστή διαστασιολόγηση, εγκατάσταση και υποστήριξη τους.
ΣΗΜ.: TC = Total Condensing (Ολικής Συμπύκνωσης). Για να δείτε τα συμβατικάHeat Master N & Delta PRO S, πατήστε εδώ
Χαρακτηριστικά λέβητα συμπύκνωσης & ταχυμπόιλερ Heat Master TC
- Λέβητας Ολικής Συμπύκνωσης ακόμη και κατά την παραγωγή Ζεστού Νερού Χρήσης (μοναδική πατέντα στον κόσμο!)
- Αξιόπιστης τεχνολογίας Tank-in-Tank κυμματοειδής ανοξείδωτος κάδος για να μην πιάνει άλατα
- Με δικό του πρωτεύον κύκλώμα για να υποστηρίζει θέρμανση των χώρων ή άλλων μέσων
- Μονωμένο έξ' ολοκλήρου με σκληρό αφρό πολυουραιθάνης για ελαχιστοποίηση των απωλειών
- Για χρήση με καύσιμο φυσικό αέριο ή υγραέριο LPG και πάντοτε με αναλογικό καυστήρα αερίου τύπου premix
- Με ενσωματωμένη αντιστάθμιση και υπερσύγχρονο κοντρόλερ ACVmax
- Υποστήριξη των πρωτοκόλλων επικοινωνίας OpenTherm & ModBus για πλήρη ένταξη στον αυτοματισμό του κτιρίου
- Οικονομία έως 40%-55% λόγω της τεχνολογίας συμπύκνωσης και της ελάχιστης αποθήκευσης ΖΝΧ
- Μπορεί να αντικαταστήσει ή να συμπληρώσει υπάρχοντα συστήματα παραγωγής ΖΝΧ όπως Ηλιακά ή αντλίες θρμότητας
- Συνεργάζεται άψογα με Ηλιακά, VRV / VRF και αντλίες θερμότητας όπου τα συμπληρώνει ή τα αναβαθμίζει
- Διασφαλίζει την εφαρμογή από την ανάπτυξη της Legionella που οδηγεί στην συχνά θανατηφόρο Νόσο των Λεγεωναρίων λόγω του ότι μπορεί και απολυμαίνει το νερό χρήσης. Επιπλέον μπορεί εύκολα να χρησιμοποιηθεί για την θερμική απολύμανση και ολόκληρης της εγκατάστασης.
- Δεν απαιτεί συχνή συντήρηση λόγω του αυτοκαθαριζόμενου κυμματοειδούς εναλλάκτη Tank In Tank
- Πολύ εύκολο στην χρήση και λειτουργία του, αρκεί το πάτημα ενός διακόπτη για εκκίνηση και άμεση λειτουργία

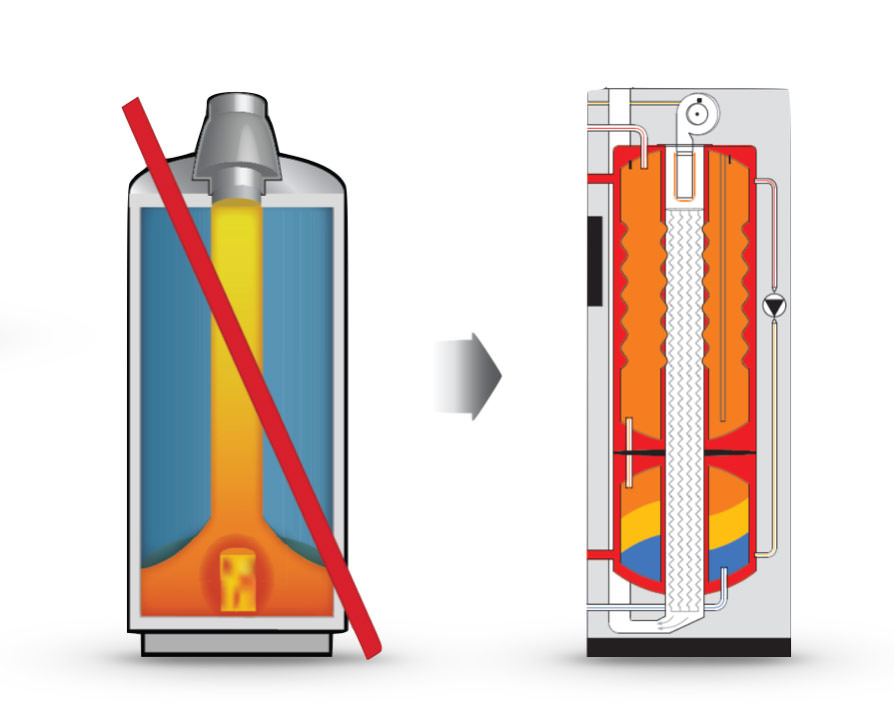

Σύγκριση του ταχυμποϊλερ Heat Master TC με άλλους ταχυ-παρασκευαστήρες ΖΝΧ
Ο κλασσικός τρόπος λειτουργίας των αυτόνομων παρασκευαστήρων είναι με την θέρμανση ενός κάδου αποθήκευσης που εκτίθεται άμεσα άμεσα στην φλόγα του καυστήρα. Στο σημείο επαφής της φλόγας με τον κάδο, αναπτύσεται πολύ υψηλή θερμοκρασία στο μέταλλο που λειτουργεί καταλυτικά στην άμεση επικάθιση αλάτων στο εσωτερικό του όπου περιέχεται το φρέσκο νερό χρήσης.
Το φιλμ αλάτων που δημιουργείται λειτουργεί ως μονωτής και περιορίζει την απορρόφηση της θερμότητας από το νερό, με αποτέλεσμα εκτός από μεγάλη σπατάλη ενέργειας, να αυξάνεται σημαντικά εκτός των ορίων λειτουργίας η θερμοκρασία του κάδου και αυτός πολύ σύντομα να τρυπάει.
Στον ταχυθερμαντήρα και λέβητα συμπύκνωσης Heat Master TC, το φρέσκο νερό βρίσκεται εντός διπλού ανοξείδωτου τοιχώματος το οποίο από την άλλη μεριά βρέχεται από κλειστό κύκλωμα. Έτσι η κατανομή της θερμοκρασίας γίνεται ομοιόμορφα με την χρήση ενσωματωμένου κυκλοφορητή και το μέταλλο λειτουργεί εντός των προβλεπόμενων ορίων του εξασφαλίζοντας σταθερό βαθμό απόδοσης και μακρόχρονη λειτουργία.
Ο κυμματοειδής κάδος Tank In Tank λόγω της ειδικά διαμορφωμένης επιφάνειας του παραμένει με την σειρά του και αυτός καθαρός από επικαθίσεις αλάτων αφού έχει την δυνατότητα να συστοδιαστέλεται και να σπάει τα άλατα εν τη γεννέσει τους. Επιπλέον η κυμμάτωση αυξάνει σημαντικά και την επιφάνεια εναλλαγής γι' αυτό και τα Heat Master TC είναι δυνατό να παράξουν τόσο μεγάλες ποσότητες Ζ.Ν.Χ.

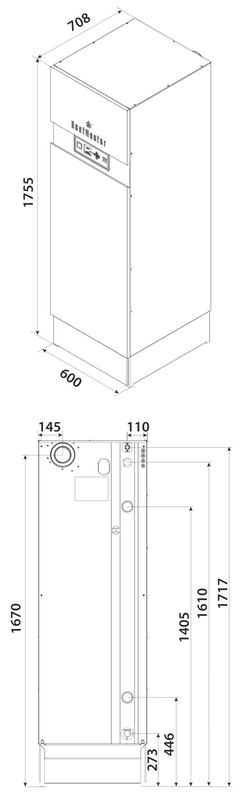

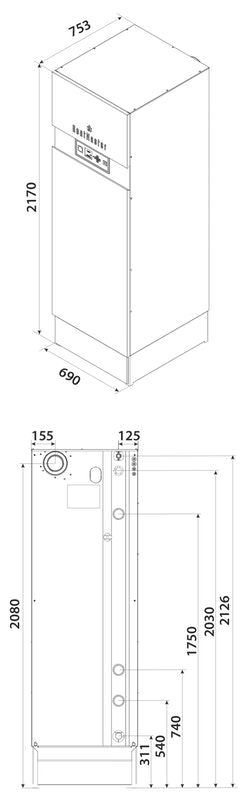

Τεχνικά Χαρακτηριστικά & Διαστάσεις
Constructive characteristics
| Capacity (total) | 200 | L |
| Capacity (primary) | 120 | L |
| Capacity (domestic hot water) | 80 | L |
| Capacity expansion tank(s) | - | L |
| Chimney: Max pressure drop in flue pipe | 130 | Pa |
| Chimney: max length of concentric flue pipe | 20 | m |
| Chimney connection | 80/125 | Ømm |
| Connection - heating | 1 F | Ø" |
| Connection - DHW | 1 M | Ø" |
| Connection gas | 3/4 M | Ø" |
| Connection - safety valve | 1/2 M | Ø" |
| Max operating temperature | 87 | °C |
| Water pressure drop boiler at Δt = 20°C | 3 | mbar |
| Max service pressure heating (primary) | 3 | bar |
| Max service pressure (DHW) | 8,6 | bar |
| Height when tilted | 1855 | mm |
| Weight (empty) | 174 | kg |
Heating characteristics
| Pre-heating time from 10 to 80°C (Heat source: boiler) | 27 | min |
| Heating time from 10 to 90°C | 40 | min |
Combustion
| Input max (heating) HCV | 27,8 | kW |
| Input max (heating) LCV | 25 | kW |
| Combustion efficiency | 97,5 | % |
| Efficiency at 30% load (EN677) | 109,0 | % |
| Efficiency (max output) 80/60°C | 98 | % |
| Efficiency (min output) 80/60°C | 98 | % |
| Efficiency DHW mode ΔT 30K | 99,2 | % |
| CO emissions max output | 27 | ppm |
| CO emissions min output | 6 | ppm |
| Mass rate of combustion products (gas) | 42 | kg/h |
| NOx class (EN483) | 5 | |
| Nominal power DHW | 25 | kW |
| Output power max (80/60°C) | 24,3 | kW |
| Output power min (80/60°C) | 4,9 | kW |
| Gas flow rate (min output) | 0,5 | m³/h |
Eco Design Fields
| NOx weighted (GCV) | 26,3 | mg/kWh |
Domestic hot water performance
| Peak flow at 40°C | 233,5 | L/10’ |
| Peak flow 1st hour at 40°C | 748 | L/60’ |
| Continuous flow at 40°C | 617 | L/h |
| Peak flow at 60°C | 145 | L/10’ |
| Peak flow 1st hour at 60°C | 478 | L/60’ |
| Continuous flow at 60°C | 400 | L/h |
Electrical Characteristics
| Voltage | 230 | V |
| Frequency | 50 | Hz |
| Protection IP | 30 | |
| Electrical consumption | 95 | W |
| Electrical power requirements | 0,8 | A |
