Ενδοδαπέδια Κανάλια MINIB — Θέρμανση και Ψύξη μέσα στο Δάπεδο

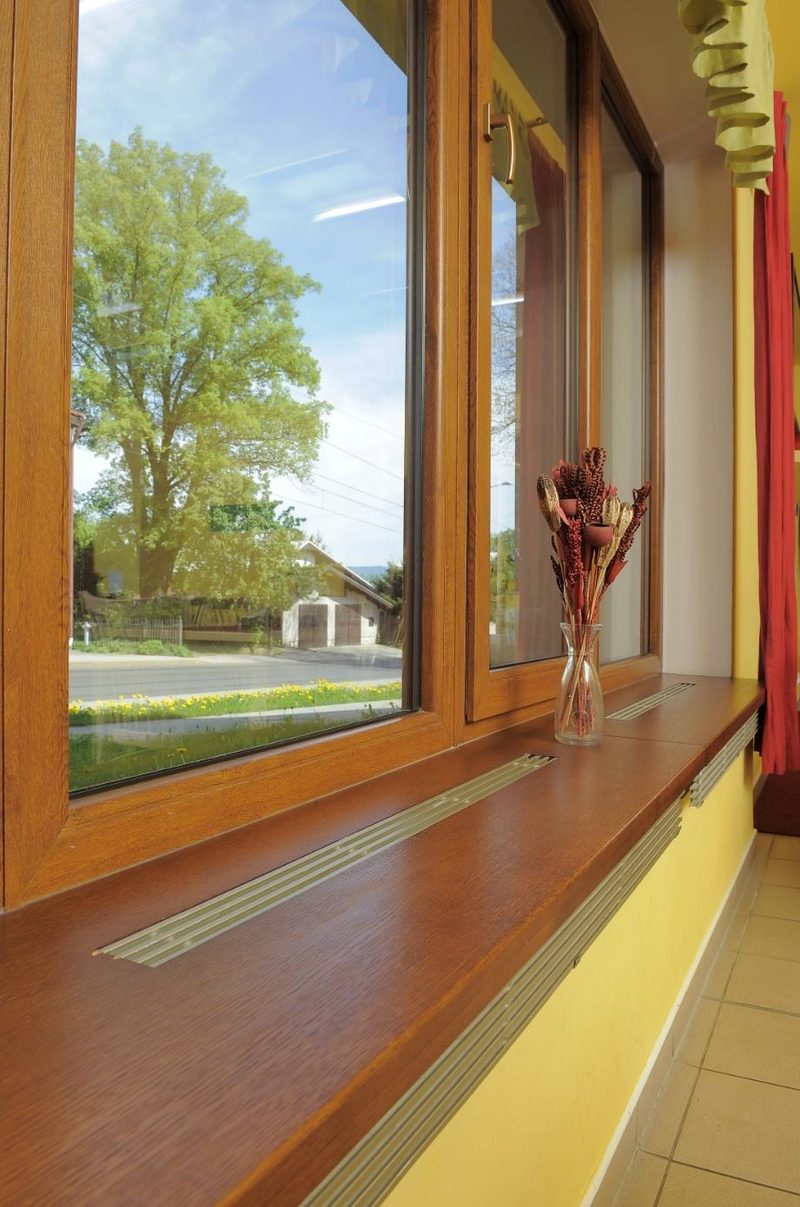

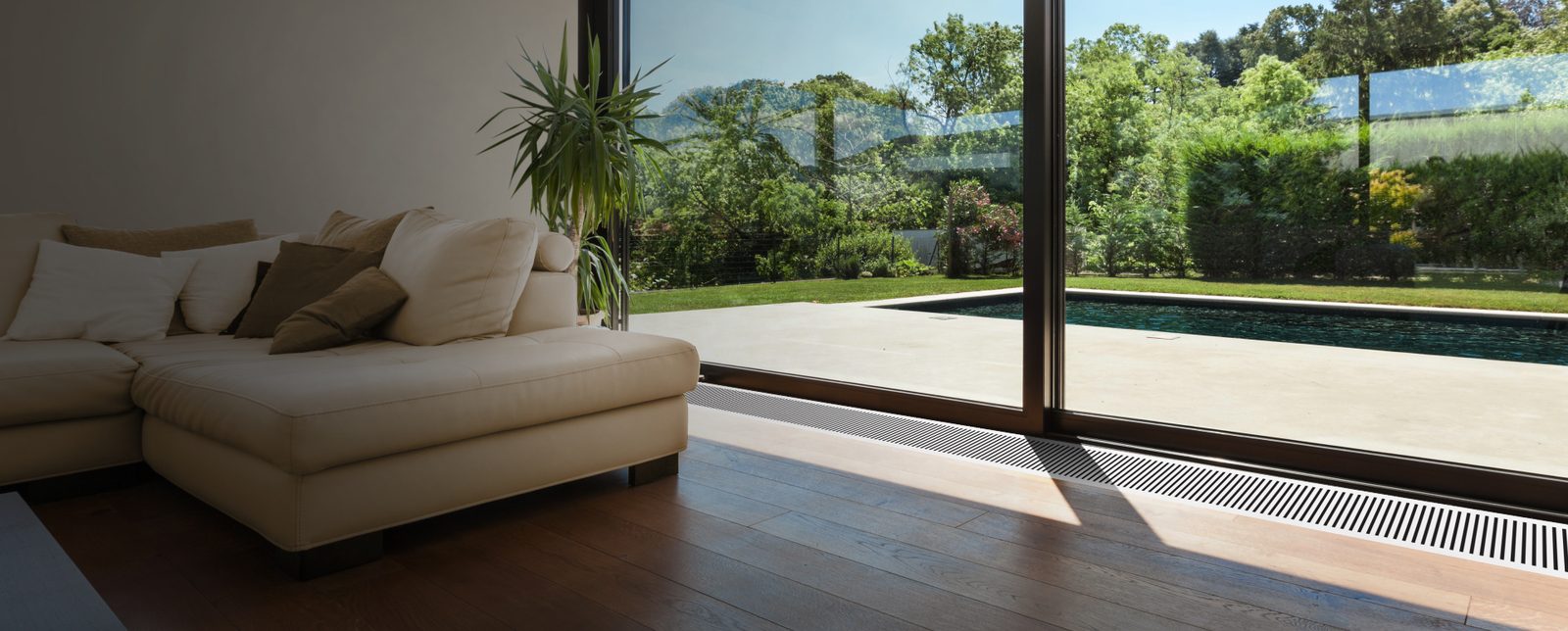

Τα ενδοδαπέδια κανάλια MINIB (ενδοδαπέδια convectors) τοποθετούνται μέσα στο δάπεδο, μπροστά από τζαμαρίες και μεγάλα ανοίγματα. Στον χώρο φαίνεται μόνο μια λεπτή σχάρα, στο ίδιο επίπεδο με το πάτωμα. Οι τοίχοι μένουν ελεύθεροι, η θέα απεριόριστη και το τζάμι χωρίς θαμπώματα.
Η ΓΕΝΙΚΗ ΘΕΡΜΑΝΣΕΩΝ είναι αντιπρόσωπος της MINIB a.s. για Ελλάδα και Κύπρο. Η MINIB κατασκευάζει ενδοδαπέδια κανάλια θέρμανσης και ψύξης στην Τσεχία από το 1999, για κατοικίες, ξενοδοχεία και γραφεία σε περισσότερες από 50 χώρες.
Θέρμανση που δεν φαίνεται. Άνεση που την αισθάνεσαι.
Ένα κανάλι μέσα στο δάπεδο αντί για σώμα στον τοίχο. Με τη σειρά HC το ίδιο κανάλι ζεσταίνει τον χειμώνα και δροσίζει το καλοκαίρι, και με ανεμιστήρα αποδίδει και με νερό χαμηλής θερμοκρασίας από αντλία θερμότητας.
Με μια ματιά
- Θέρμανση και ψύξη από το ίδιο κανάλι (σειρά HC)
- Για αντλία θερμότητας: με νερό 45/40 °C έως 2,2 kW ανά μέτρο καναλιού
- Ήσυχη λειτουργία, από 22 dB(A) στη μεσαία ταχύτητα
- Σώμα από ανοξείδωτο χάλυβα, με 10 χρόνια εγγύηση σε σώμα και εναλλάκτη
- Σχάρες από ξύλο, αλουμίνιο ή ανοξείδωτο, στο ακριβές μήκος του ανοίγματος

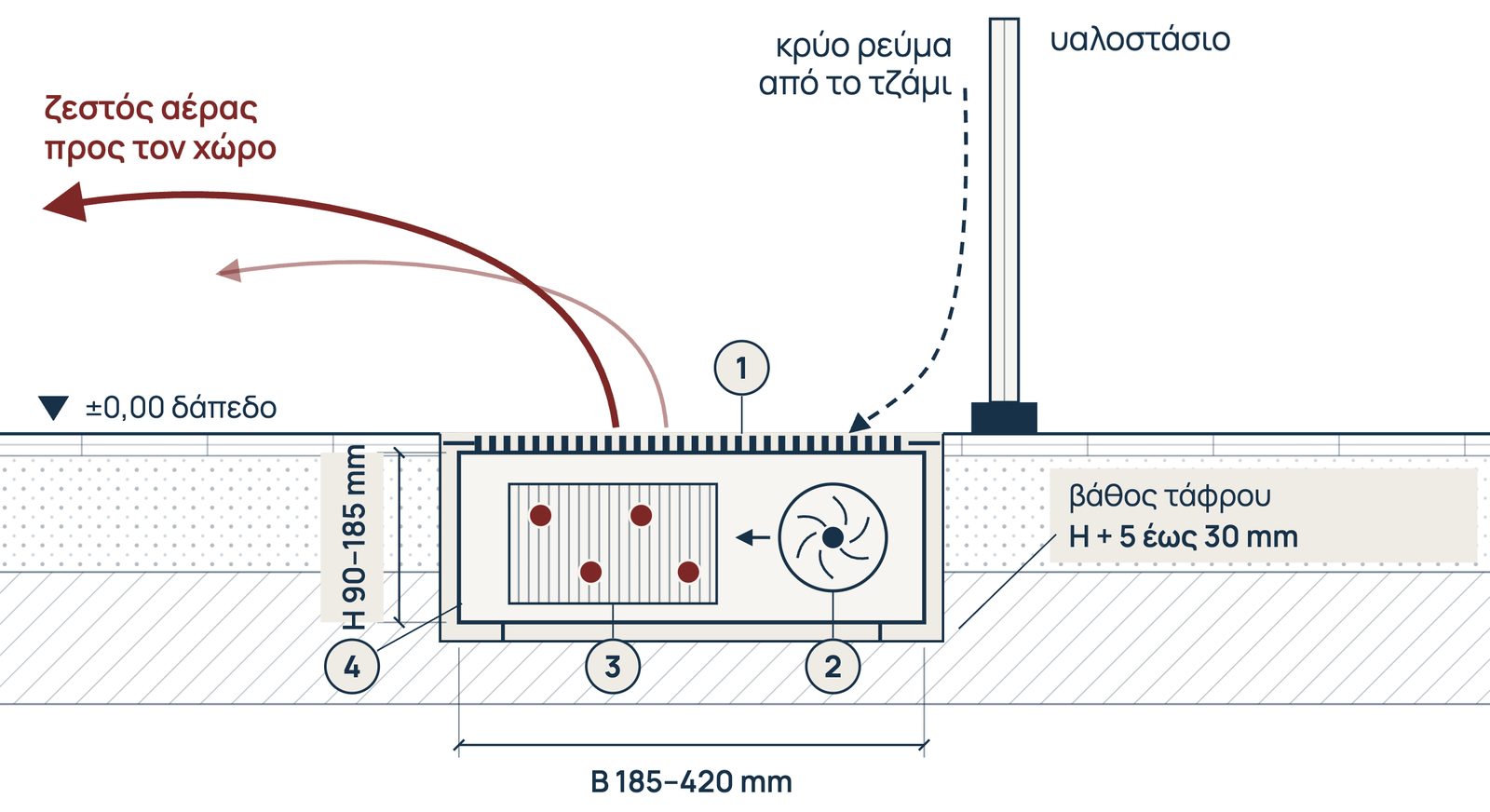

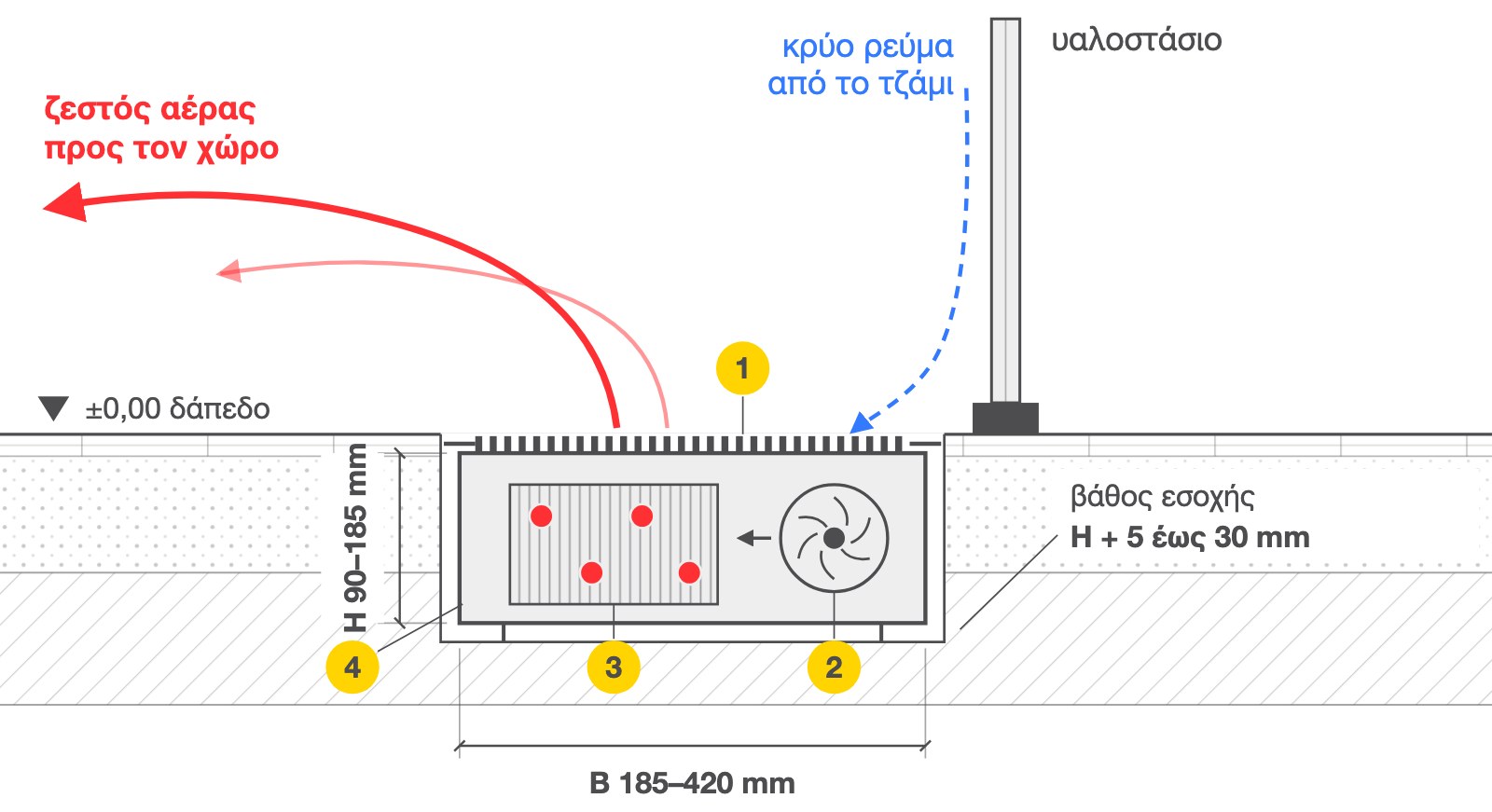

Πώς λειτουργεί ένα ενδοδαπέδιο convector

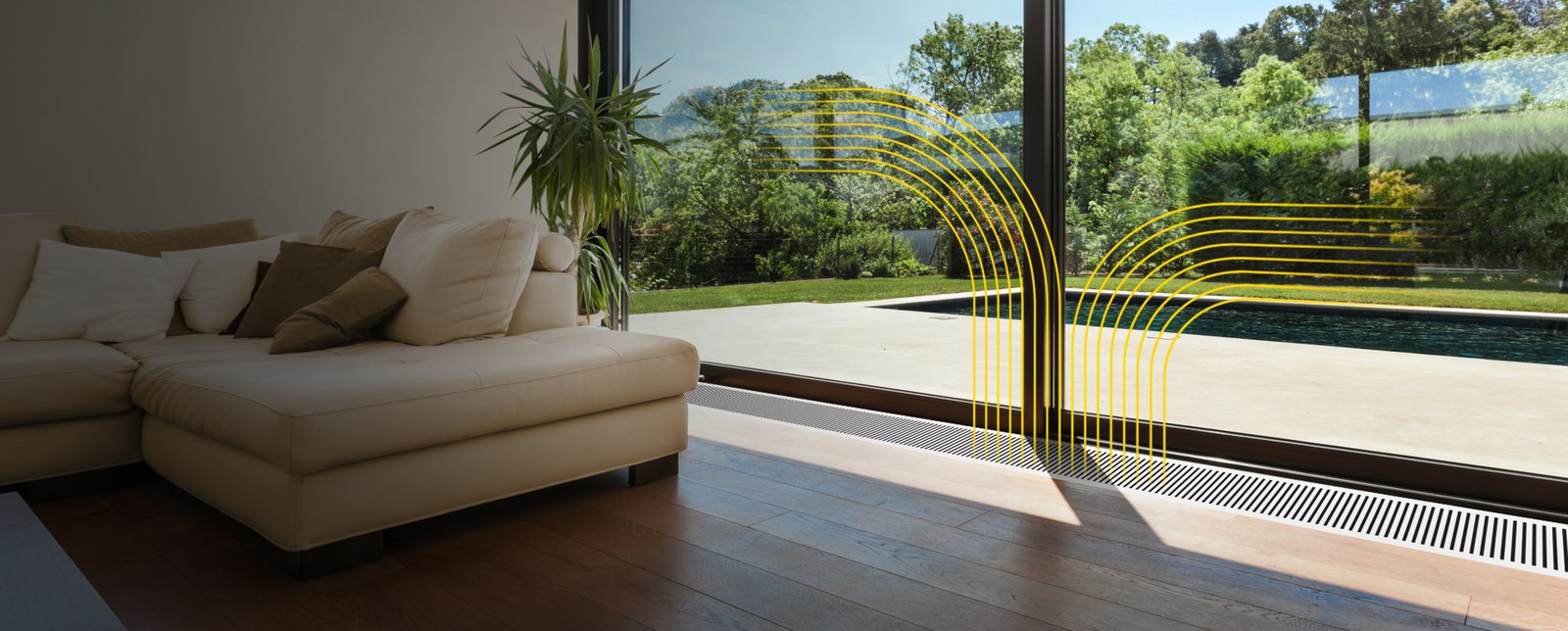

Μπροστά από ένα μεγάλο τζάμι ο αέρας κρυώνει και κατεβαίνει προς το πάτωμα. Το convector τον τραβά, τον περνά από τον εναλλάκτη και τον στέλνει ζεστό πίσω στον χώρο. Δημιουργεί έτσι μια «κουρτίνα» θερμού αέρα κατά μήκος του υαλοστασίου, που εμποδίζει το κρύο ρεύμα να κατέβει στον χώρο και κρατά το τζάμι καθαρό από υγρασία.
1. Σχάρα
Στο ύψος του δαπέδου, από ξύλο, αλουμίνιο ή ανοξείδωτο. Είναι το μόνο που φαίνεται.
2. Ανεμιστήρας EC
Ασφαλούς τάσης 24 V, με τρεις ταχύτητες. Τραβά τον κρύο αέρα που κατεβαίνει από το τζάμι.
3. Εναλλάκτης θερμότητας
Ζεστό νερό τον χειμώνα, κρύο το καλοκαίρι. Ζεσταίνει και με σβηστό ανεμιστήρα, με φυσική κυκλοφορία.
4. Ανοξείδωτο σώμα
Από ανοξείδωτο χάλυβα, με 10 χρόνια εγγύηση σε σώμα και εναλλάκτη.
Γιατί ενδοδαπέδια convectors
Ελεύθεροι τοίχοι, καθαρή θέα
Κανένα σώμα στους τοίχους ή μπροστά στο τζάμι. Η επίπλωση σχεδιάζεται ελεύθερα.
Θέρμανση και ψύξη
Η σειρά HC ζεσταίνει τον χειμώνα και δροσίζει το καλοκαίρι, από το ίδιο κανάλι, χωρίς μονάδα στον τοίχο ή στόμιο στην οροφή.
Για αντλία θερμότητας
Με ανεμιστήρα αποδίδουν και με νερό 45/40 °C. Ο μικρός όγκος νερού δίνει γρήγορη απόκριση στον θερμοστάτη.
Ήσυχη λειτουργία
Από 22 dB(A) στη μεσαία ταχύτητα, στις σειρές HT και HC πλάτους 200 και 260 mm. Κατάλληλα και για υπνοδωμάτια.
Ψύξη από το ίδιο κανάλι: αόρατος κλιματισμός
Η σειρά HC δροσίζει το καλοκαίρι από το ίδιο κανάλι που ζεσταίνει τον χειμώνα. Δεν χρειάζεται μονάδα στον τοίχο, στόμιο στην οροφή ή ψευδοροφή για να κρυφτεί μηχάνημα. Με νερό 7/12 °C από αντλία θερμότητας ή ψύκτη, αποδίδει 0,4–1,5 kW αισθητής ψύξης ανά μέτρο καναλιού.
Και σε στενό κανάλι
Ψύξη ακόμη και από το μικρότερο HC, πλάτους 200 mm και ύψους 110 mm.
Μεγάλα υαλοστάσια
Ένα HC 340×185 μήκους 3 m δίνει 14.890 W θέρμανση (75/65 °C) και 4.735 W αισθητή ψύξη (7/12 °C), στη μεσαία ταχύτητα.
Χωριστά κυκλώματα
Η σειρά HC 4P έχει δύο χωριστά κυκλώματα, για εγκαταστάσεις τεσσάρων σωλήνων με ταυτόχρονη θέρμανση και ψύξη στο κτίριο.
Οι αποδόσεις ψύξης αφορούν την αισθητή ψύξη, με χώρο 27 °C, και συγκρίνονται με το αισθητό φορτίο του χώρου. Η ολική ψύξη, με υγρασία 50 %, είναι περίπου 25–30 % μεγαλύτερη. Με νερό 7/12 °C χρειάζεται απορροή συμπυκνωμάτων. Με νερό 16/18 °C η ψύξη γίνεται χωρίς συμπυκνώματα, στο 60 % περίπου της απόδοσης.
Οι σειρές MINIB: ποια ταιριάζει στο έργο σας
Επιλέγουμε μαζί σας με βάση το διαθέσιμο βάθος στο δάπεδο, την πηγή θερμότητας (λέβητας ή αντλία θερμότητας) και το αν χρειάζεστε και ψύξη.

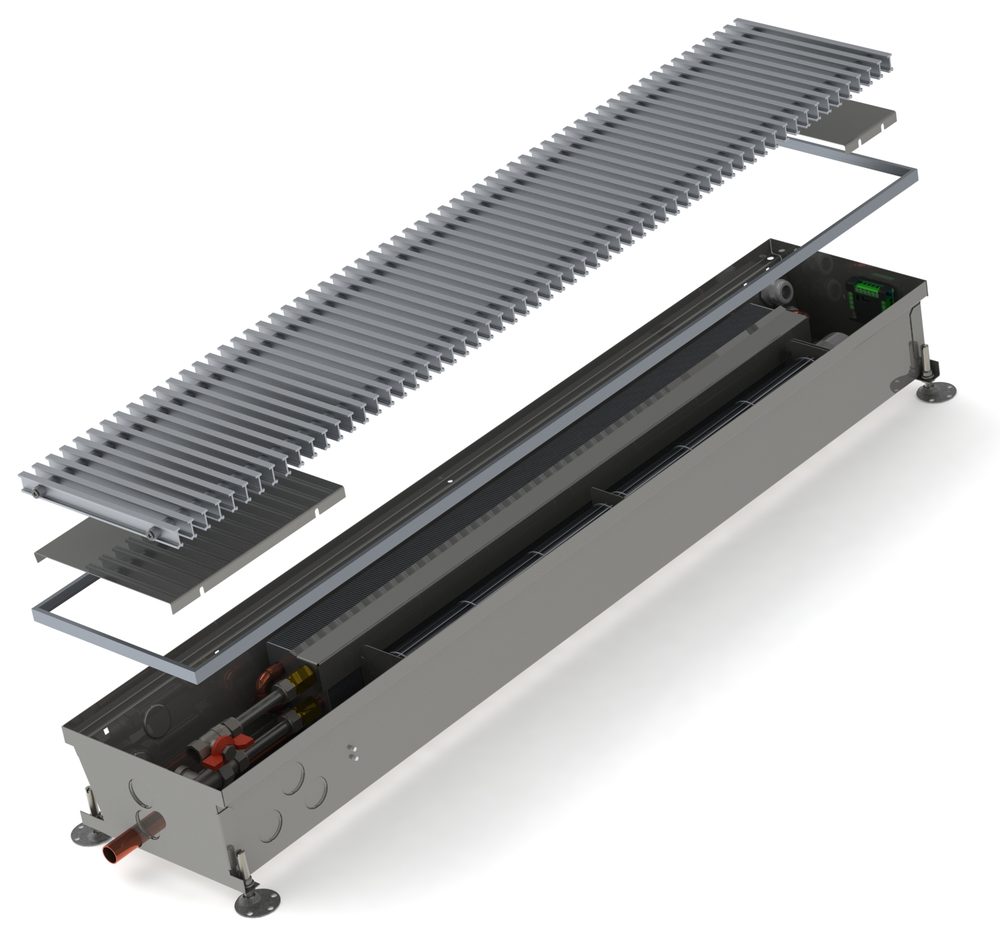

HC — Θέρμανση και ψύξη
Η πλήρης λύση για όλο τον χρόνο, με ανεμιστήρα. Ιδανική με αντλία θερμότητας.

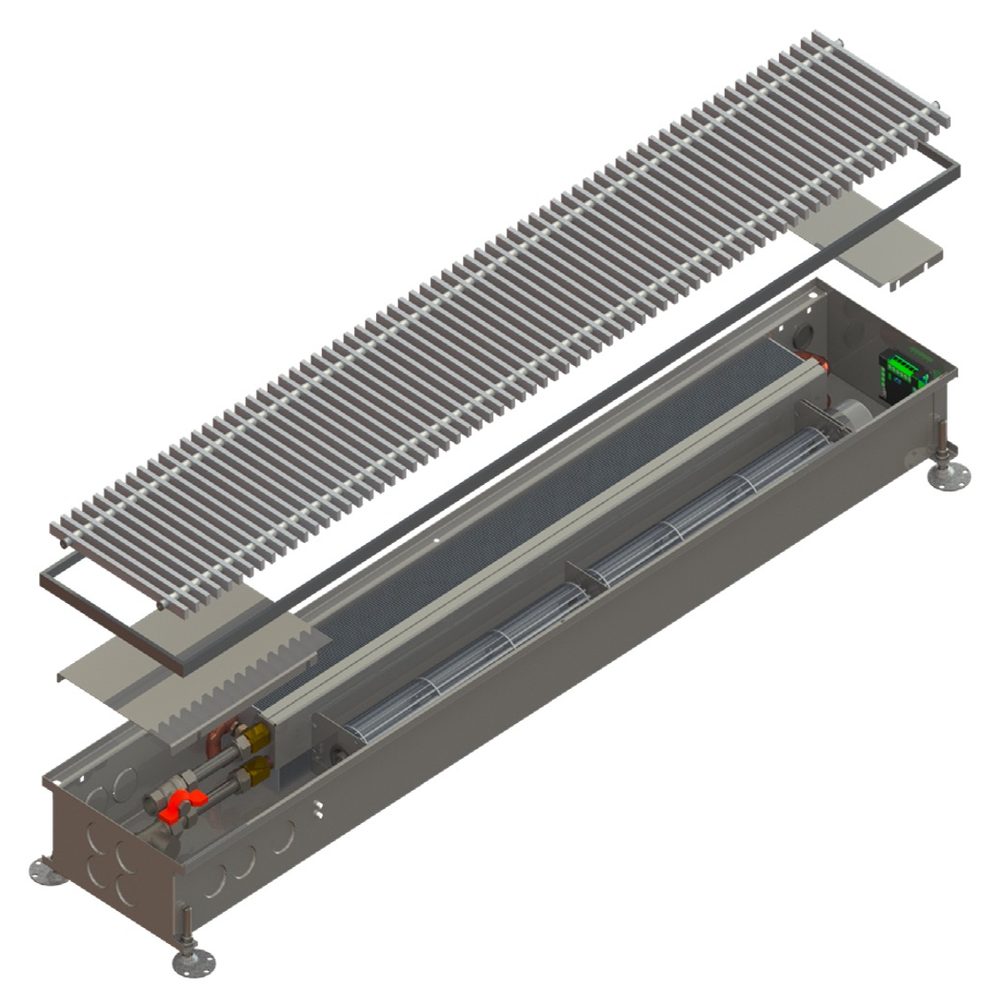

HT — Ύψος 90 mm
Χαμηλό και ήσυχο, για θέρμανση, εκεί που το δάπεδο δεν έχει βάθος.

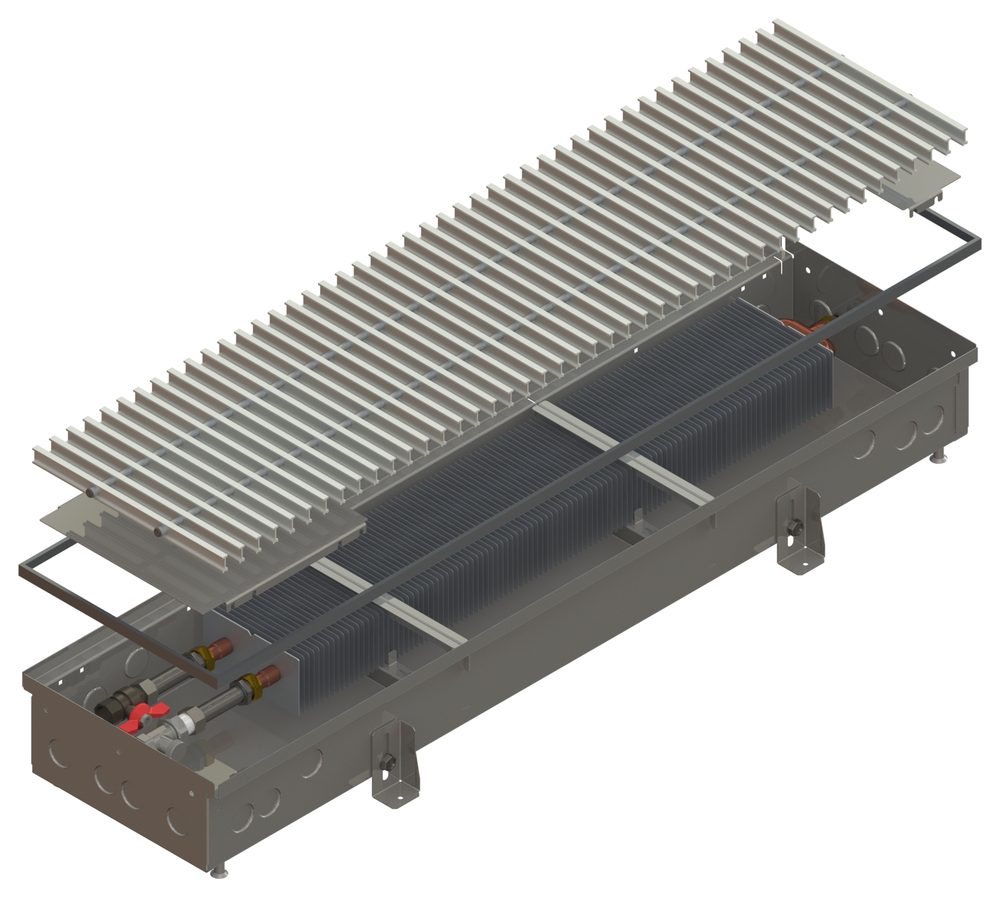

PB — Χωρίς ανεμιστήρα
Φυσική κυκλοφορία, χωρίς ρεύμα και χωρίς ήχο. Για λέβητα και θερμικό φράγμα στο τζάμι. Και σε έκδοση PBE, από γαλβανισμένο χάλυβα με μαύρη βαφή.
Σύγκριση των βασικών σειρών
| Σειρά | HC | HT | PB |
|---|---|---|---|
| Λειτουργία | Θέρμανση και ψύξη | Θέρμανση | Θέρμανση |
| Ανεμιστήρας | EC 24 V, 3 ταχύτητες | EC 24 V, 3 ταχύτητες | Όχι |
| Πλάτος | 200 / 260 / 340 mm | 185 / 225 mm | 200 / 260 / 340 / 420 mm |
| Ύψος | 110 / 150 / 185 mm | 90 mm | 90 / 110 / 140 mm |
| Θέρμανση με λέβητα (νερό 75/65 °C) | 1,5–4,7 kW/m | 1,5–2,2 kW/m | 0,24–0,70 kW/m |
| Με αντλία θερμότητας (νερό 45/40 °C) | 0,7–2,2 kW/m | 0,7–1,0 kW/m | 0,08–0,23 kW/m |
| Ψύξη (νερό 7/12 °C, αισθητή) | 0,4–1,5 kW/m | – | – |
| Θόρυβος (μεσαία ταχύτητα) | 22–39 dB(A) | 23–27 dB(A) | Αθόρυβο |
| Ιδανικό για | Αντλία θερμότητας, όλο τον χρόνο | Αντλία θερμότητας, υπνοδωμάτια | Λέβητα, θερμικό φράγμα |
Αποδόσεις ανά τρέχον μέτρο καναλιού, για μονάδα μήκους 2 m στη μεσαία ταχύτητα, από τα τεχνικά φυλλάδια MINIB 2024 (EN 442 και EN 16430). Χώρος 20 °C στη θέρμανση, 27 °C στην ψύξη. Θόρυβος LAeq σε απόσταση 2 m. Η απόδοση ανά μέτρο μεγαλώνει με το μήκος της μονάδας, γι' αυτό ο κατασκευαστής, που δίνει τιμές για μονάδα 1 m, δείχνει μικρότερους αριθμούς ανά μέτρο. Η τελική επιλογή γίνεται ανά χώρο, με υπολογισμό.
Όλες οι σειρές ενδοδαπέδιων MINIB
Εκτός από τις τρεις βασικές σειρές, η MINIB κατασκευάζει ενδοδαπέδια για ειδικές ανάγκες: πολύ μικρό βάθος δαπέδου, χωριστά κυκλώματα θέρμανσης και ψύξης, υγρούς χώρους και ηλεκτρική θέρμανση.
| Σειρά | Τι είναι | Πλάτος × ύψος | Ανεμιστήρας |
|---|---|---|---|
| HC 4P | Θέρμανση και ψύξη με δύο χωριστά κυκλώματα (τετρασωλήνιο) | 260 / 340 × 110 / 150 / 185 mm | EC 24 V |
| KT | Θέρμανση με ανεμιστήρα, μεσαίο πλάτος | 243 / 303 × 90 / 110 / 125 mm | EC 24 V |
| T | Θέρμανση με ανεμιστήρα, για πολύ μικρό βάθος δαπέδου | 109 / 165 / 243 × 65 / 80 / 125 mm | EC 12 V |
| P | Θέρμανση με φυσική κυκλοφορία | 243 / 303 × 80 / 125 mm | Όχι |
| TO | Θέρμανση με ανεμιστήρα για υγρούς χώρους, όπως δίπλα σε πισίνα | 243 / 303 × 85 / 125 mm | 12 V AC |
| PO4 | Θέρμανση με φυσική κυκλοφορία για υγρούς χώρους | 303 × 125 mm | Όχι |
| TE | Ηλεκτρικό convector 230 V, όπου δεν υπάρχει ζεστό νερό | 303 × 125 mm | Ναι |
Οι σειρές για υγρούς χώρους δεν λειτουργούν ως κανάλι αποστράγγισης και δεν τοποθετούνται σε πισίνες με αλμυρό ή επιθετικό νερό. Οι σειρές HC και HC 4P διατίθενται και σε έκδοση AIR, με σύνδεση στο δίκτυο αερισμού του κτιρίου.
Εκτός από τα ενδοδαπέδια κανάλια, η MINIB κατασκευάζει επίτοιχα και επιδαπέδια convectors, μονάδες οροφής και convectors ειδικής κατασκευής. Για ενδοδαπέδια με ανεμιστήρα σε πλάτος 175 ή 410 mm, δείτε και τα ενδοδαπέδια κανάλια HITTE.

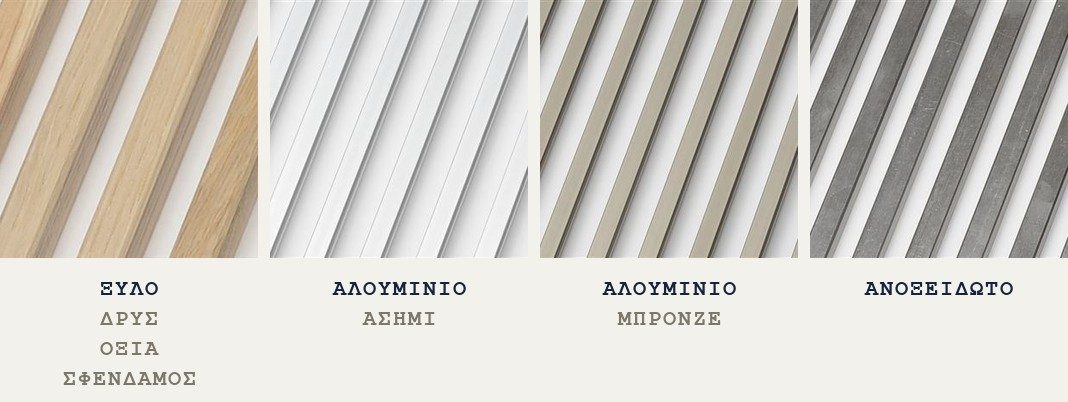

Σχάρες: το μόνο που φαίνεται
Ρολό σχάρα στο ακριβές μήκος του ανοίγματος, με τυπικό ή καλυπτικό πλαίσιο. Από μασίφ ξύλο (δρυς, οξιά, σφένδαμος) για να συνεχίζει το ξύλινο δάπεδο, από ανοδιωμένο αλουμίνιο (ασημί, μπρονζέ, μαύρο) ή από ανοξείδωτο, για μάρμαρο, τσιμέντο και βιομηχανικά δάπεδα. Οι διαθέσιμες επιλογές διαφέρουν ανά σειρά.
Τοποθέτηση: σχεδιάζεται από την αρχή
- Κανάλι στο δάπεδο με βάθος ίσο με το ύψος του convector και 5 έως 30 mm (συνιστάται +30 mm). Το πλαίσιο καταλήγει 3–4 mm κάτω από το τελικό δάπεδο, με ρύθμιση ύψους.
- Μήκη μονάδων από 0,9 έως 3 m, ανά 250 mm, και ειδικά μήκη κατά παραγγελία. Σε ανοίγματα μικρότερα από 900 mm προτείνεται συνεχές κανάλι κατά μήκος της πρόσοψης.

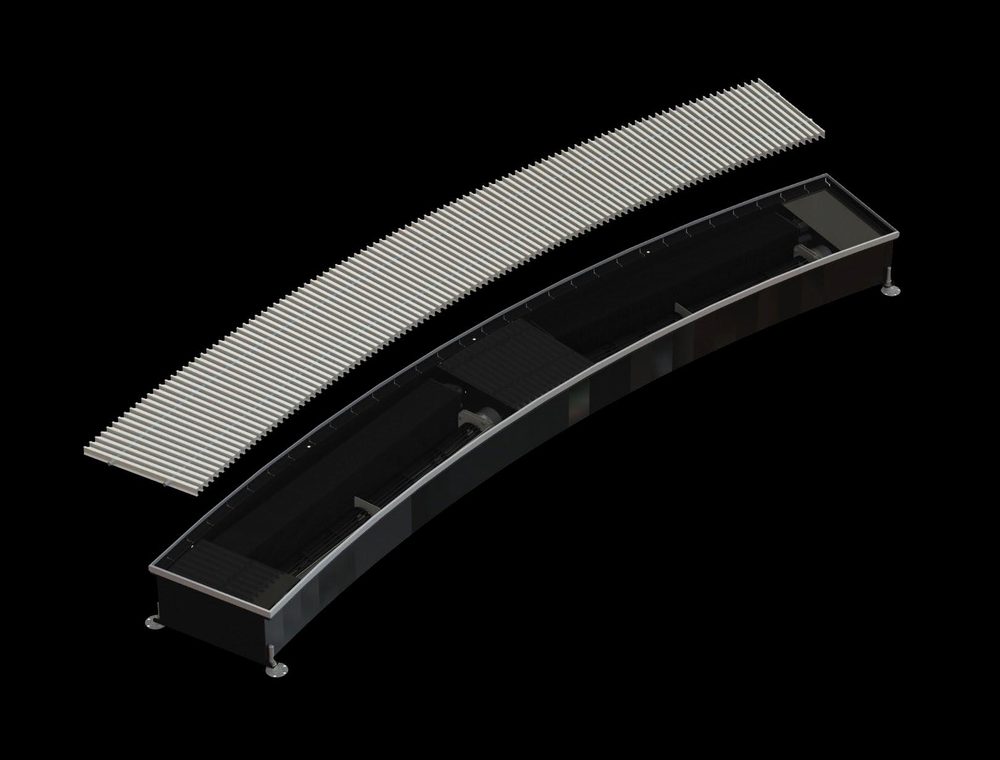

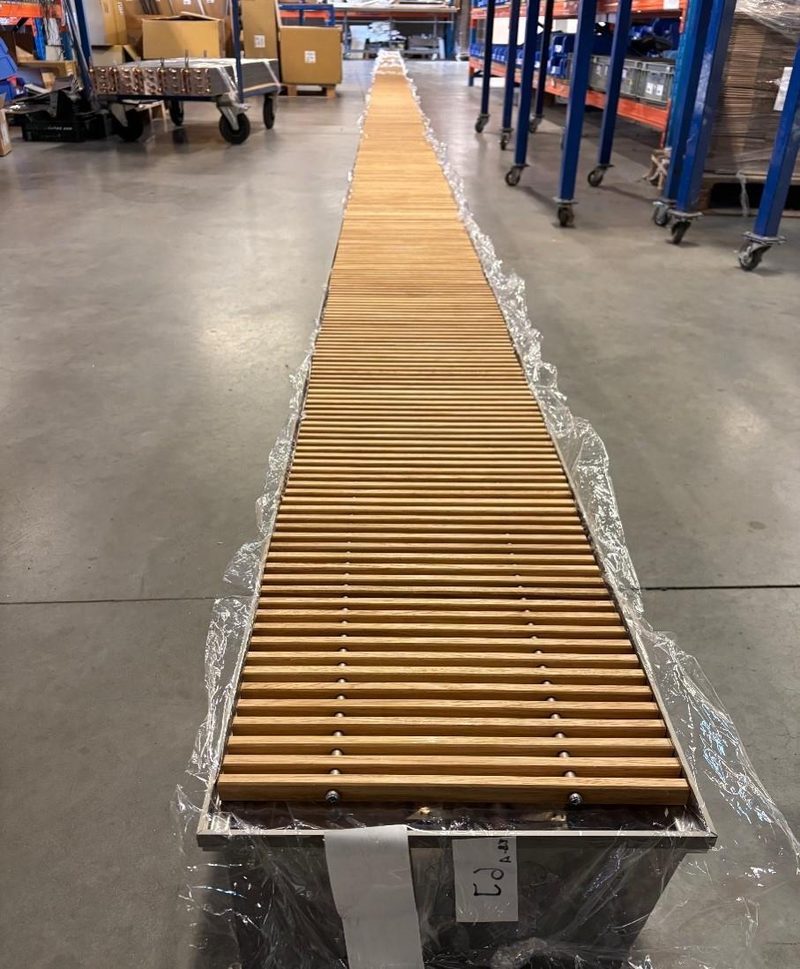

- Συνεχείς διαδρομές. Οι μονάδες ενώνονται μεταξύ τους, με γωνίες και τόξα κατά παραγγελία.
- Υπερυψωμένο (κοίλο) δάπεδο: ειδικά στηρίγματα για κάθε ύψος, με αντικραδασμικό φύλλο για τις σειρές με ανεμιστήρα.
- Έλεγχος ανά ζώνη με θερμοστάτη αφής UT15, με WiFi και εφαρμογή κινητού, ή με σήμα 0–10 V από σύστημα διαχείρισης κτιρίου (BMS).
- Ψύξη με νερό 7/12 °C: χρειάζεται πρόβλεψη απορροής συμπυκνωμάτων στη θέση του καναλιού.
- Ψύξη χωρίς αποχέτευση συμπυκνωμάτων: με νερό 16/18 °C, στο 60 % περίπου της απόδοσης.
Η MINIB σε έργα
Τσέχος κατασκευαστής από το 1999, με δική του ανάπτυξη και παραγωγή, πιστοποίηση ISO 9001 από το 2007 και αποδόσεις πιστοποιημένες κατά EN 442 και EN 16430.

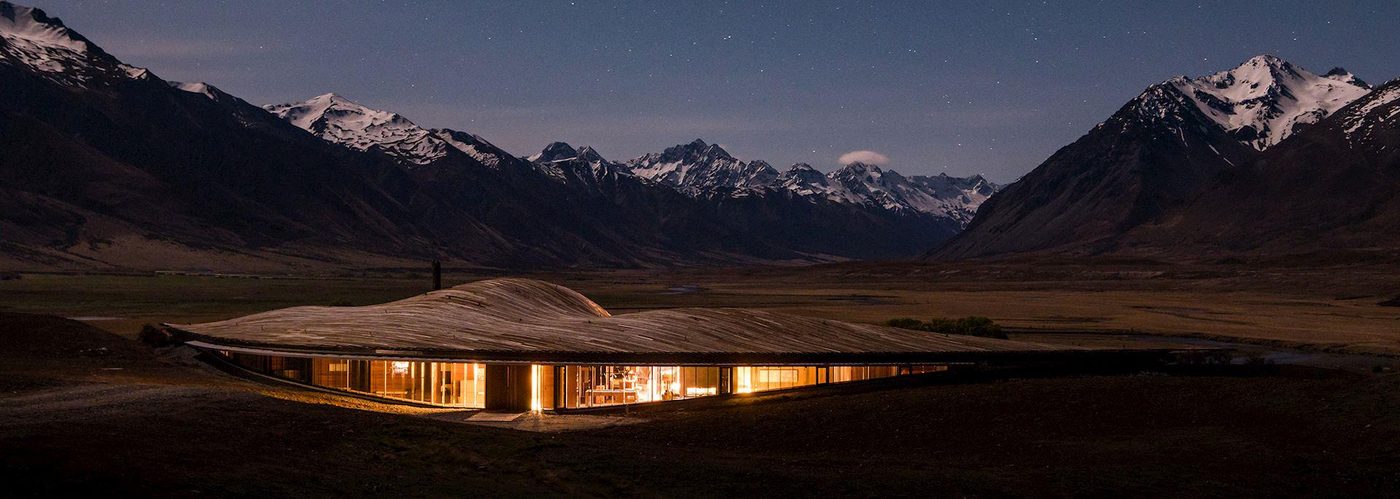

The Lindis, Νέα Ζηλανδία. Ξενοδοχείο πολυτελείας, θέρμανση και ψύξη με convectors ειδικής κατασκευής.

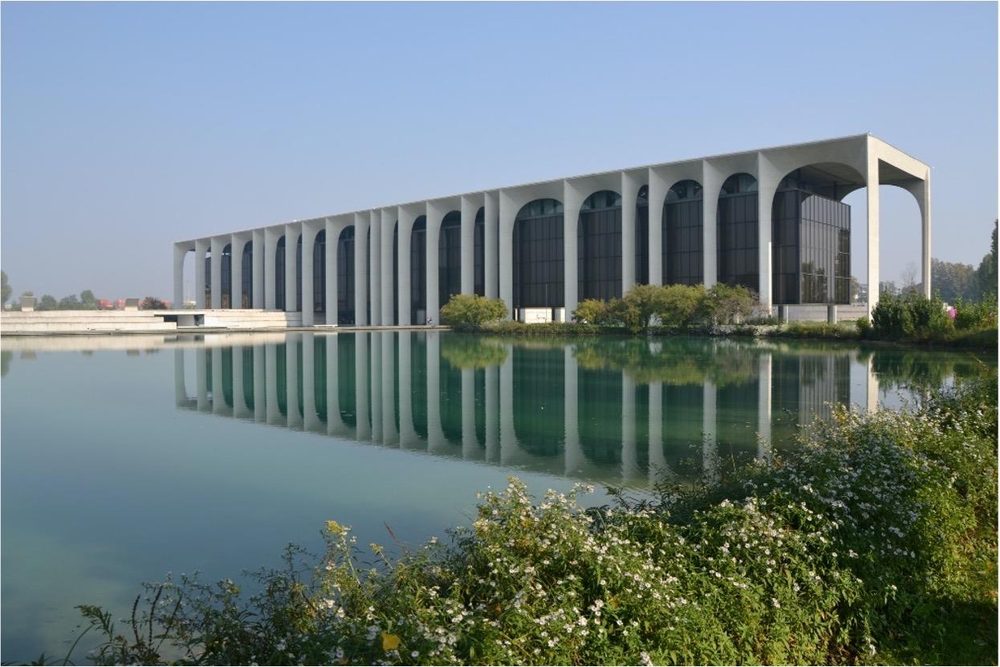

Έδρα Mondadori, Ιταλία. Το κτίριο του Oscar Niemeyer, με 800 convectors θέρμανσης και ψύξης.
- Jaguar Land Rover, Μ. Βρετανία: 700+ HC 4P σε κοίλο δάπεδο
- BBC Centre, Λονδίνο: 250+ HC με σύνδεση αέρα
- Monterosa, Ιταλία: 1.700 convectors ειδικής κατασκευής
Συχνές Ερωτήσεις
Μπορούν τα ενδοδαπέδια convectors να κάνουν και ψύξη;
Ναι, η σειρά HC ζεσταίνει τον χειμώνα και δροσίζει το καλοκαίρι από το ίδιο κανάλι. Με νερό 7/12 °C αποδίδει 0,4–1,5 kW αισθητής ψύξης ανά μέτρο και χρειάζεται απορροή συμπυκνωμάτων. Με νερό 16/18 °C δεν χρειάζεται αποχέτευση, με περίπου 60 % της απόδοσης.
Λειτουργούν με αντλία θερμότητας;
Ναι, οι σειρές με ανεμιστήρα (HC, HT) αποδίδουν και με νερό 45/40 °C, έως 2,2 kW ανά μέτρο καναλιού. Η σειρά PB, χωρίς ανεμιστήρα, με νερό 45/40 °C αποδίδει μόνο 0,08–0,23 kW ανά μέτρο, γι' αυτό δεν την προτείνουμε για αντλία θερμότητας. Ταιριάζει σε λέβητα και ως θερμικό φράγμα στο τζάμι.
Πόσο βάθος χρειάζεται στο δάπεδο;
Όσο το ύψος του convector και 5 έως 30 mm. Η σειρά HT χρειάζεται μόνο 90 mm ύψος, η HC από 110 έως 185 mm. Το πλαίσιο καταλήγει 3–4 mm κάτω από το τελικό δάπεδο, γι' αυτό το κανάλι σχεδιάζεται μαζί με το δάπεδο.
Ακούγονται όταν λειτουργούν;
Στη μεσαία ταχύτητα οι σειρές HT και HC πλάτους 200 και 260 mm λειτουργούν από 22 dB(A), επίπεδο κατάλληλο και για υπνοδωμάτιο. Η σειρά PB, χωρίς ανεμιστήρα, είναι αθόρυβη.
Τι σχάρες υπάρχουν;
Ρολό σχάρες από μασίφ ξύλο (δρυς, οξιά, σφένδαμος), ανοδιωμένο αλουμίνιο (ασημί, μπρονζέ, μαύρο) και ανοξείδωτο, στο ακριβές μήκος του ανοίγματος, με τυπικό ή καλυπτικό πλαίσιο.
Τι χρειάζεστε για να σας προτείνουμε λύση;
Στείλτε μας την κάτοψη και μια τομή του δαπέδου, ή τα φορτία ανά χώρο. Προτείνουμε σειρά, διαστάσεις και μήκη για κάθε χώρο, με αποδόσεις και αναλυτική προσφορά.
