Δοχείο αδρανείας BUFFER
Κωδικός: PF, PFS & PFSS
Δοχείο αδρανείας και αποθήκευσης ενέργειας, αποθήκευσης πρωτεύοντος (κλειστού κυκλώματος) Buffer Tank ή Puffer το οποίο παράγεται από συνεχόμενες ή διακοπτόμενες πηγές ενέργειας που απαιτούν για την λειτουργία τους αδράνεια όπως αντλίες θερμότητας, ηλιακά, ξυλολέβητες, λέβητες πέλλετ, ενεργειακά τζάκια, κ.α.
Πόσα λίτρα δοχείο αδρανείας χρειάζεστε;
Υπολογίστε δωρεάν τον όγκο του δοχείου αδρανείας για αντλία θερμότητας ή λέβητα βιομάζας, σε λίτρα και σε λίτρα ανά kW.
Υπολογισμός δοχείου αδρανείας →
Ελεύθερη χρήση, χωρίς εγγραφή. Λογαριασμός χρειάζεται μόνο για αποθήκευση έργων, επιπλέον πληροφορίες και εκτυπώσιμη αναφορά.
Τα δοχεία αδρανείας είναι διαθέσιμα στους ακόλουθους τύπους:
❏ PF: Μόνο αποθήκευση ενέργειας - απλό δοχείο αδράνειας buffer ή puffer για χρήση με π.χ. ξυλολέβητα ή ενεργειακό τζάκι
❏ PFS: Αποθήκευση πρωτεύοντος στο δοχείο αδράνειας με έναν σταθερό εναλλάκτη φόρτισης για χρήση με π.χ. ηλιακό πεδίο
❏ PFSS: Αποθήκευση πρωτεύοντος στο δοχείο αδράνειας με δύο σταθερούς εναλλάκτες φόρτισης για χρήση με π.χ.ηλιακό πεδίο και λέβητα pellet
ΣΗΜ.: Το κλειστό κύκλωμα που περιέχεται εντός του δοχείου αδράνειας ή buffer tank καθώς και το πρωτεύον που περιέχεται εντός των εναλλακτών πρέπει να λειτουργεί ως κλειστό κύκλωμα (δηλαδή χωρίς οξυγόνο) ώστε να αποφευχθεί η διάβρωση.
Διαθέσιμα σε μεγέθη από 300 έως 5.000 L
❏ Για Γαλβανισμένα μπόιλερ Κρύου νερού ARZ κατάλληλα για θερμοκρασίες -10 °C / +60 °C πατήστε εδώ
❏ Για μπόιλερ Κρύου νερού ACF κατάλληλα για θερμοκρασίες -10 °C / +95 °C πατήστε εδώ
Με την επιλογή σας θα μεταφερθείτε πιο κάτω σ' αυτή την σελίδα στον τομέα του προϊόντος που σας ενδιαφέρει.
Δοχείο Αδρανείας Buffer: Τεχνικά Χαρακτηριστικά
| Δοχείο Αδρανείας | Υλικό κατασκευής: S 235 Jr - Ανθρακούχος χάλυβας Εσωτερική επεξεργασία: Καμμία (Δεν απαιτείται λόγω κλειστού κυκλώματος) Εξωτερική προστατευτική επεξεργασία: Αντισκωριακή προστασία και εποξική βαφή Συνθήκες λειτουργίας (Pmax. / Tmax.): 4 ή 6 bar / 95 °C |
|
Επάνω εναλλάκτης (π.χ. λέβητας) και Κάτω εναλλάκτης (π.χ. ηλιακά) |
Υλικό κατασκευής: S 235 Jr - Ανθρακούχος χάλυβας |
| Γενικά Χαρακτηριστικά |
Διαθέσιμες Χωρητικότητες: 300 - 5.000 L
Κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Νόρμες:
|
Δοχεία αδρανείας σε τρεις διαφορετικούς τύπους
Οι τρεις διαφορετικοί τύποι του δοχείου αδρανείας, ως αποθήκη πρωτεύοντος χωρίς εναλλάκτη φόρτισης (PF), με έναν εναλλάκτη φόρτισης (PFS) και με δύο εναλλάκτες φόρτισης (PFSS).
Όπως και όλα τα δοχεία που κατασκευάζει η TML, έτσι και τα δοχεία αδρανείας μπορούν να κατασκευαστούν σύμφωνα με συγκεκριμένες προδιαγραφές ώστε να ταιριάζουν στις συνθήκες της εφαρμογής (αριθμός συνδέσεων, διατομές, κλπ).
 |
 |
 |
| PF | PFS | PFSS |

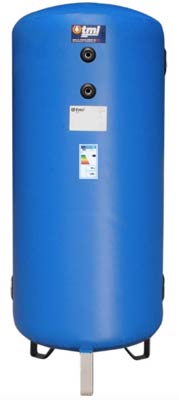

Γαλβανισμένα δοχεία αδρανείας ζεστού και κρύου νερού
Κωδικός: ARZ
Γαλβανισμένο δοχείο αδρανείας για αποθήκευση νερού από συστήματα κλιματισμού, κατάλληλα για θερμό ή ψυχρό νερό. Φέρει θερμική μόνωση που ελαχιστοποιεί τις απώλειες σε συνδυασμό με μόνωση κατά της συμπύκνωσης.
ΣΗΜ.: Το νερό αποθήκευσης πρέπει να είναι κλειστό κύκλωμα (χωρίς παρουσία οξυγόνου) ώστε να αποφευχθεί η διάβρωση.
Γαλβανισμένα δοχεία αδρανείας ARZ: Τεχνικά Χαρακτηριστικά
| Δοχείο αδρανείας γαλβανισμένο | Υλικό κατασκευής: S 235 Jr - Γαλβανισμένος ανθρακούχος χάλυβας Εσωτερική προστατευτική επεξεργασία: Γαλβανισμένο Εξωτερική προστατευτική επεξεργασία: Γαλβανισμένο Pmax. / Tmax.: 6 bar / -10 °C +60 °C |
| Γενικά Χαρακτηριστικά |
Διαθέσιμες χωρητικότητες: 100 - 5.000 L ❏ Σκληρή πολυουρεθάνη πάχους 30 mm + PVC (για εσωτερική χρήση): Κατηγορία πυραντοχής B3 (DIN 4102) ❏ Σκληρή πολυουρεθάνη πάχους 30 mm + PVC με προστασία από UV (για εξωτερική χρήση): Κατηγορία πυραντοχής B3 (DIN 4102) ❏ PEXL πάχους 20 mm + PVC (για εσωτερική χρήση): Κατηγορία πυραντοχής B3 (DIN 4102) ❏ PEXL πάχους 20 mm + PVC με προστασία από UV (για εξωτερική χρήση)): Κατηγορία πυραντοχής B3 (DIN 4102) Κατασκευασμένο σύμφωνα με τις ευρωπαϊκές Νόρμες: PED 2014/68/UE Art. 4 Par. 3 |
Διάγραμμα σύνδεσης δοχείου αδρανείας

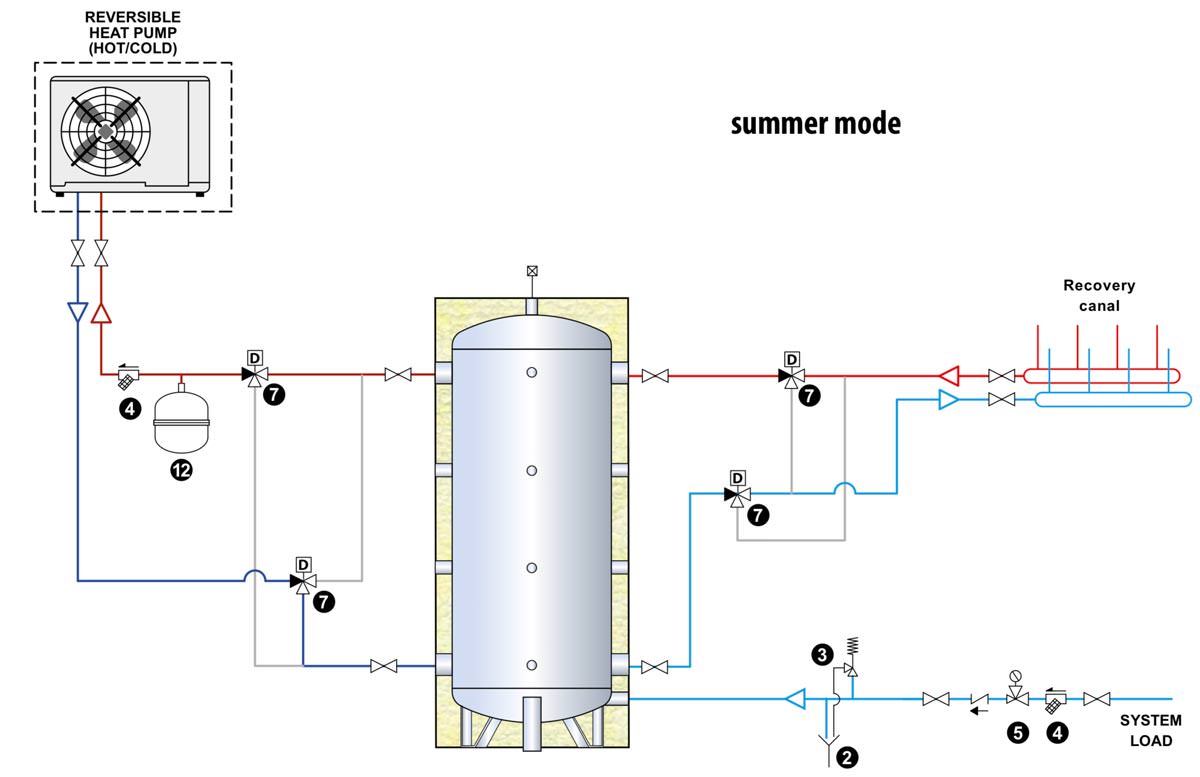

Διάγραμμα σύνδεσης δοχείου αδρανείας Κρύου Νερού
Δοχείο αδρανείας ψυχρού και θερμού νερού
Κωδικός: ACF
Δοχείο αδρανείας για αποθήκευση θερμού και ψυχρού νερού τεχνικής χρήσης (πρωτεύοντος). Είναι εξοπλισμένο με συνδέσεις μεγάλων διατομών για να επιτρέπει την ανεμπόδιστη ροή μεγάλου όγκου νερού. Είναι κατάλληλο για χρήση με αντλία θερμότητας και κλιματιστικές μονάδες ή όπου απαιτείται η αποθήκευση ενέργειας με την μορφή θερμού ή κρύου νερού.
Το δοχείο αποθήκευσης ενέργειας ζεστού και κρύου νερού είναι μονωμένο με ειδική μόνωση ώστε να αποφεύγεται η συμπύκνωση και να ελαχιστοποιούνται οι θερμικές απώλειες.
Το δοχείο αδρανείας ζεστού - κρύου ACF διαφέρει από τα υπόλοιπα της σειράς δοχείων αδρανείας στο ότι είναι κατάλληλο για θερμοκρασίες αποθήκευσης του νερού ap;o -10 °C έως και 95 °C.
ΣΗΜ.: Το νερό πρέπει να λειτουργεί ως κλειστό κύκλωμα (χωρίς οξυγόνο) ώστε να αποφευχθεί η διάβρωση.
Δοχείο αδρανείας ψυχρού και θερμού νερού ACF: Τεχνικά Χαρακτηριστικά
| Δοχείο buffer ζεστού και ψυχρού νερού | Υλικό κατασκευής: S 235 Jr - Ανθρακούχος χάλυβας Εσωτερική επεξεργασία προστασίας: Καμμία (δεν απαιτείται) Εξωτερική επεξεργασία προστασίας: Αντισκωριακή προστασία και εποξική βαφή Συνθήκες λειτουργίας: (Pmax. / Tmax.): 6 bar / -10 °C +95 °C |
| Γενικά Χαρακτηριστικά |
Διαθέσιμες χωρητικότητες: 12 - 5.000 L ❏ Από 12 έως 50 L: 20 mm αφρός πολυουρεθάνης + PVC: Κατηγορία πυραντοχής B3 (DIN 4102) ❏ Από 100 έως 1.000 L: 50 mm αφρός πολυουρεθάνης + PVC: Κατηγορία πυραντοχής B3 (DIN 4102) ❏ Από 1500 έως 2.000 L: PEXL + μαλακός πολυεστέρας + PVC: Κατηγορία πυραντοχής B2 (DIN 4102) ❏ Από 2.500 έως 5.000 L (ACF): Φράγμα υδρατμών 10 mm και μόνωση 130 mm Κατασκευασμένο σύμφωνα με τις Ευρωπαϊκές Νόρμες:
|
